一、一台自用的ITX主机
2020年即将过去,这一年硬件也发展了不少。因为比较热衷于各种评测,主机经常处于裸奔状态,但是在2021年因为要搬入新房,她妈要求主机硬件必须在机箱内,禁止裸露,以免看上去很混乱。
所以,就必须要搭建一台ITX主机,以轻便和性能平衡为原则,主打高性价比,应用场景主要是日常评测、写稿码字、视频处理、图片PS等等对于数据量存储要求较大的场景,而游戏已经成为了一种辅助性娱乐方式,因为平时基本上没什么时间玩游戏。CPU选用手头的10400F,主板选用ITX主板。因为ITX机箱空间有限,放弃现有3.5寸硬盘,全部用M2和2.5寸SSD硬盘产品。
于是,本次装机正式开始。
二、装机硬件
选择居家风格的主机,必须把ITX机箱放在第一位,然后就是要彻底弃用HDD硬盘,随后选择其他硬件。
硬件集合:

机箱:
对于机箱的要求很简单,就是外观要有质感,尽量小,必须能够安装独立显卡,容量在10L以内。
一直口水乔思伯V10这个箱子,这一次终于入手。

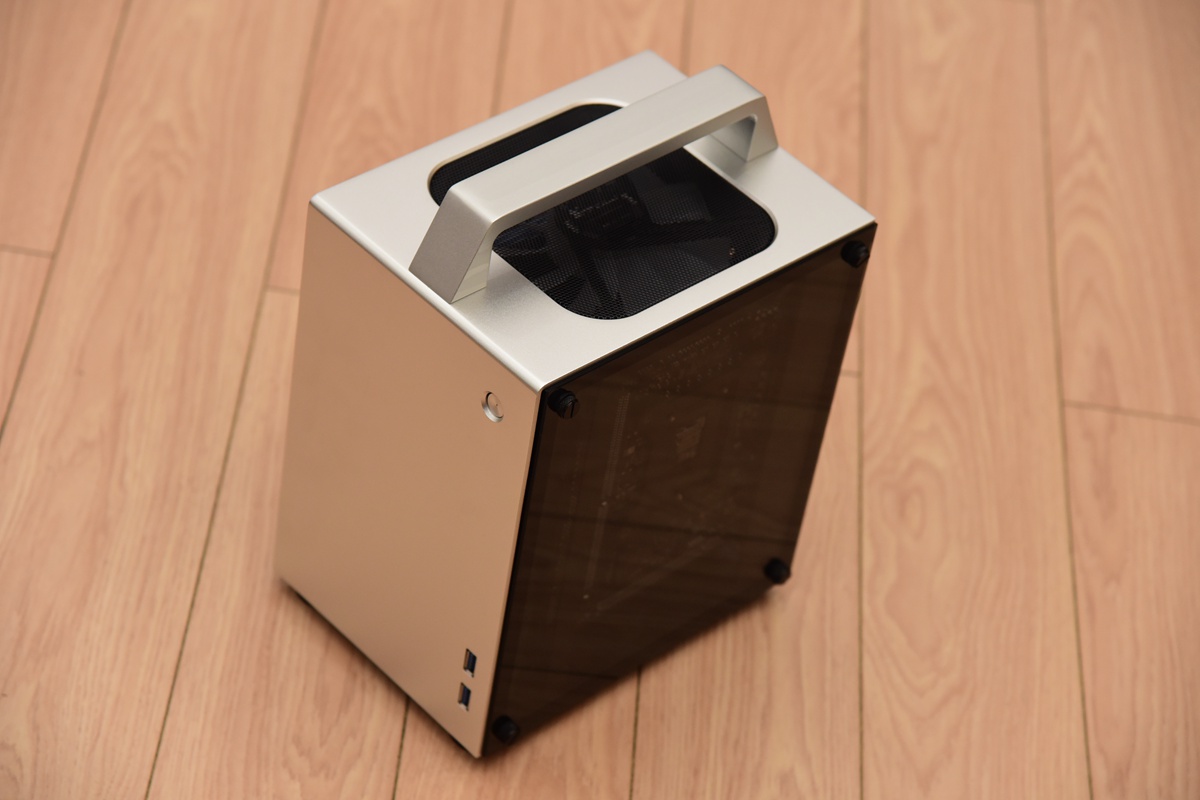

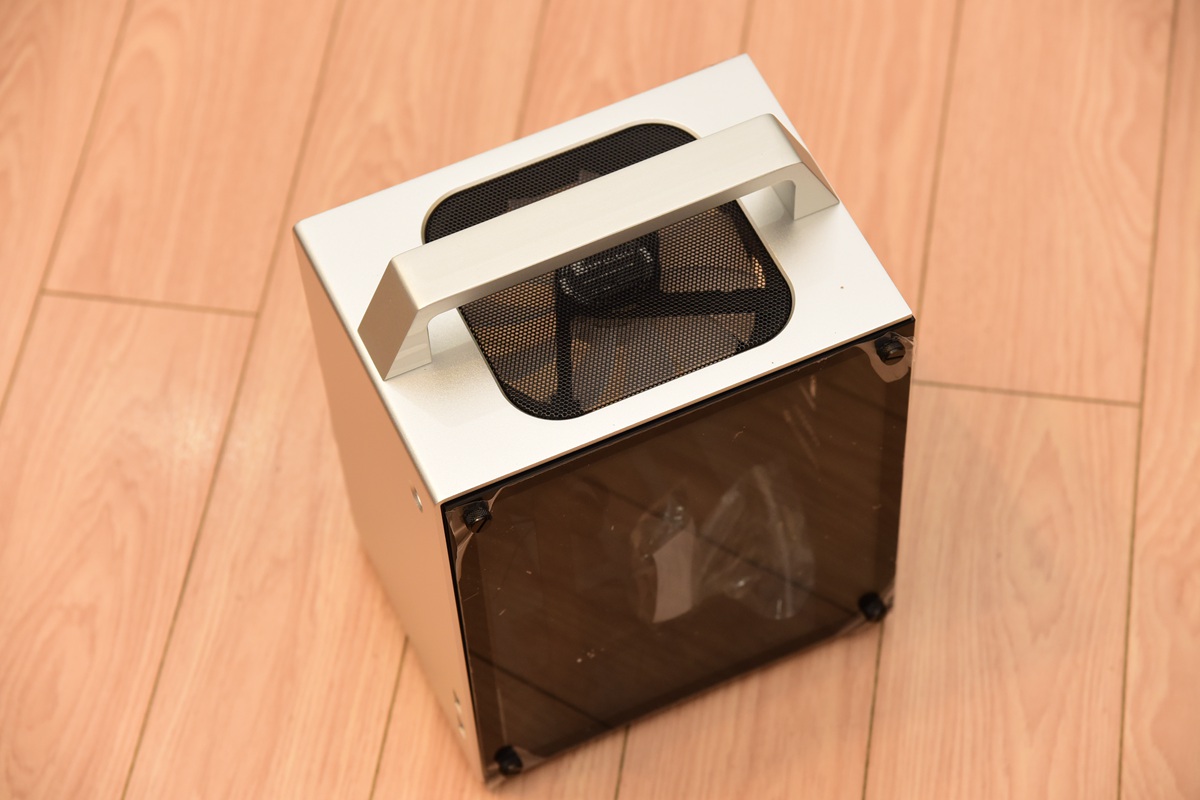

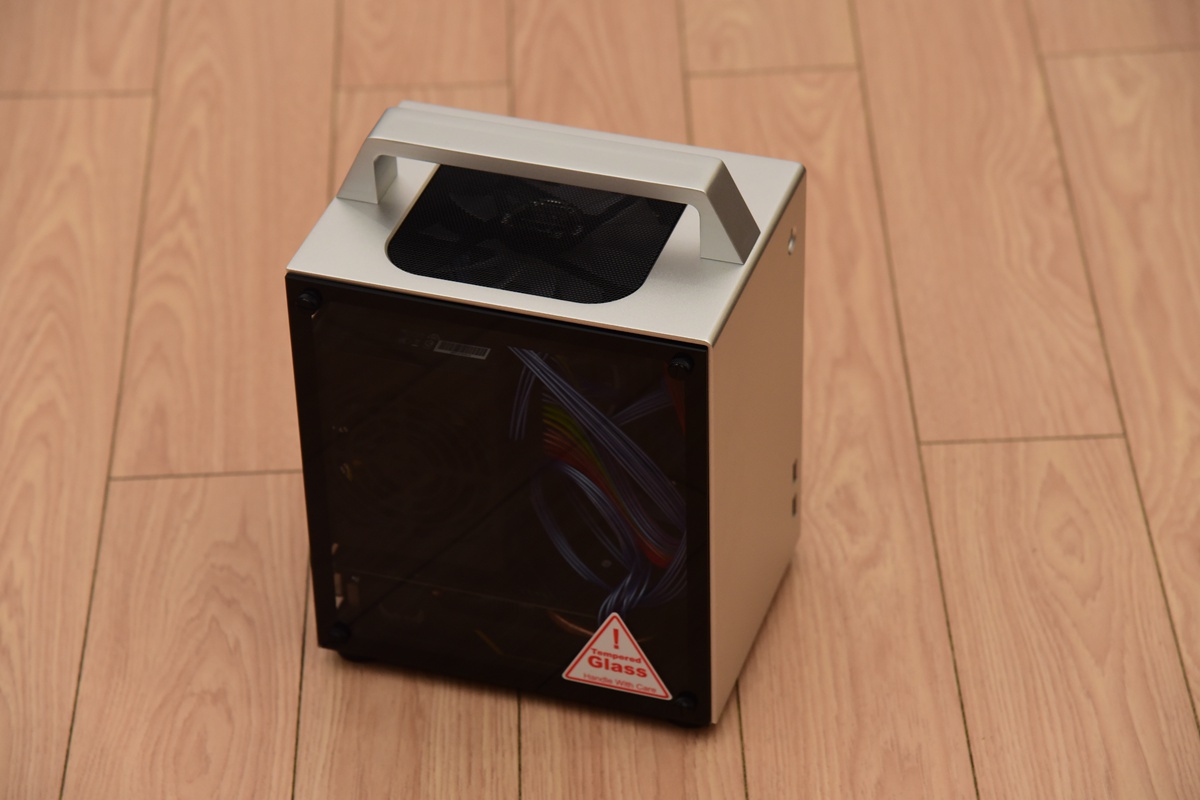

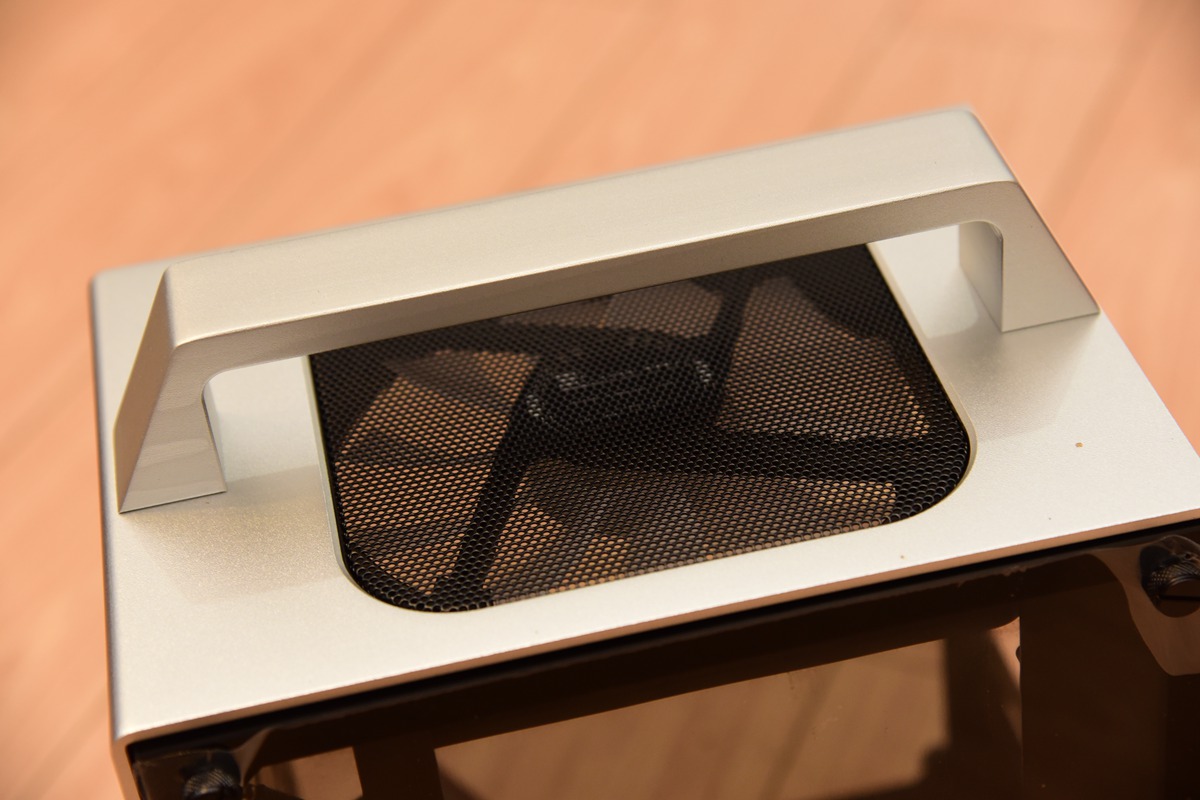

乔思伯V8采用了纯铝材质,两侧板为透明玻璃,顶部的提手说明了这款ITX机箱主打轻便和移动。


顶面板自带了一枚140MM规格的风扇,并预留有散热孔位,保证了热量及时排出。

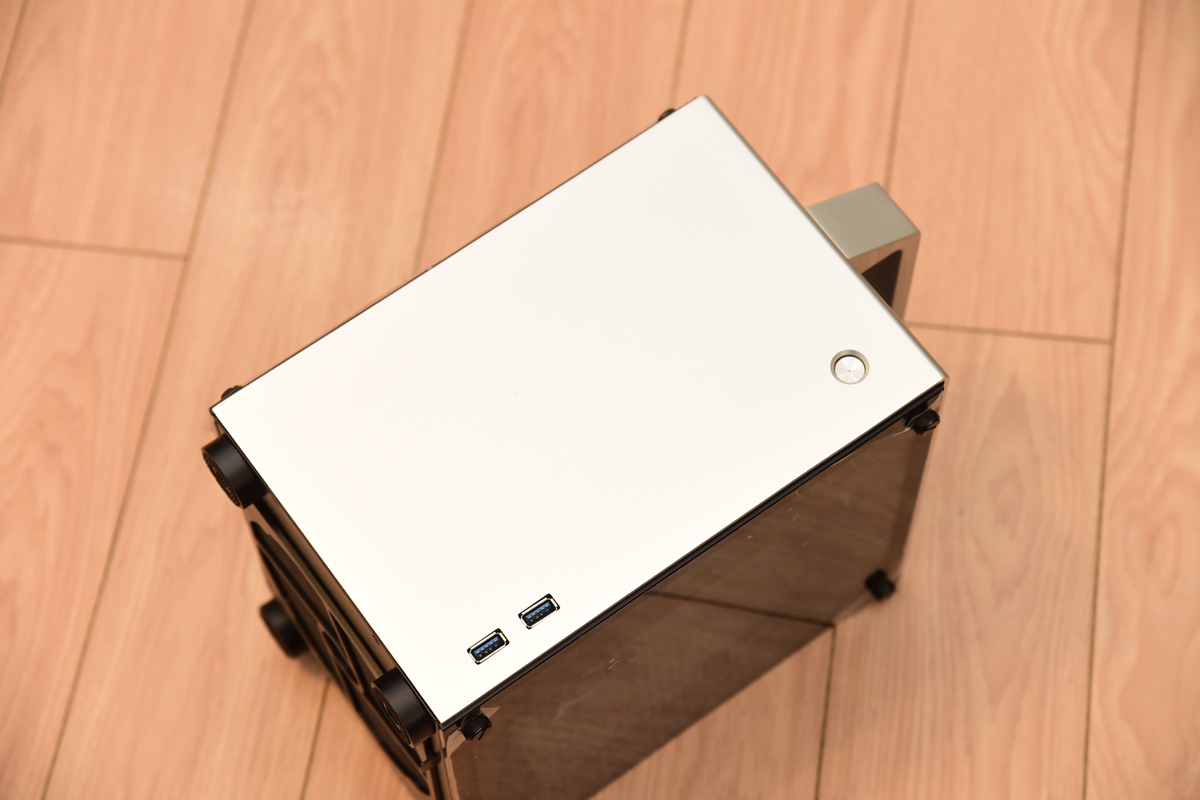

前面板由简至极,只有开关、2个USB3.0-A接口,连音频输出接口都省略掉了。

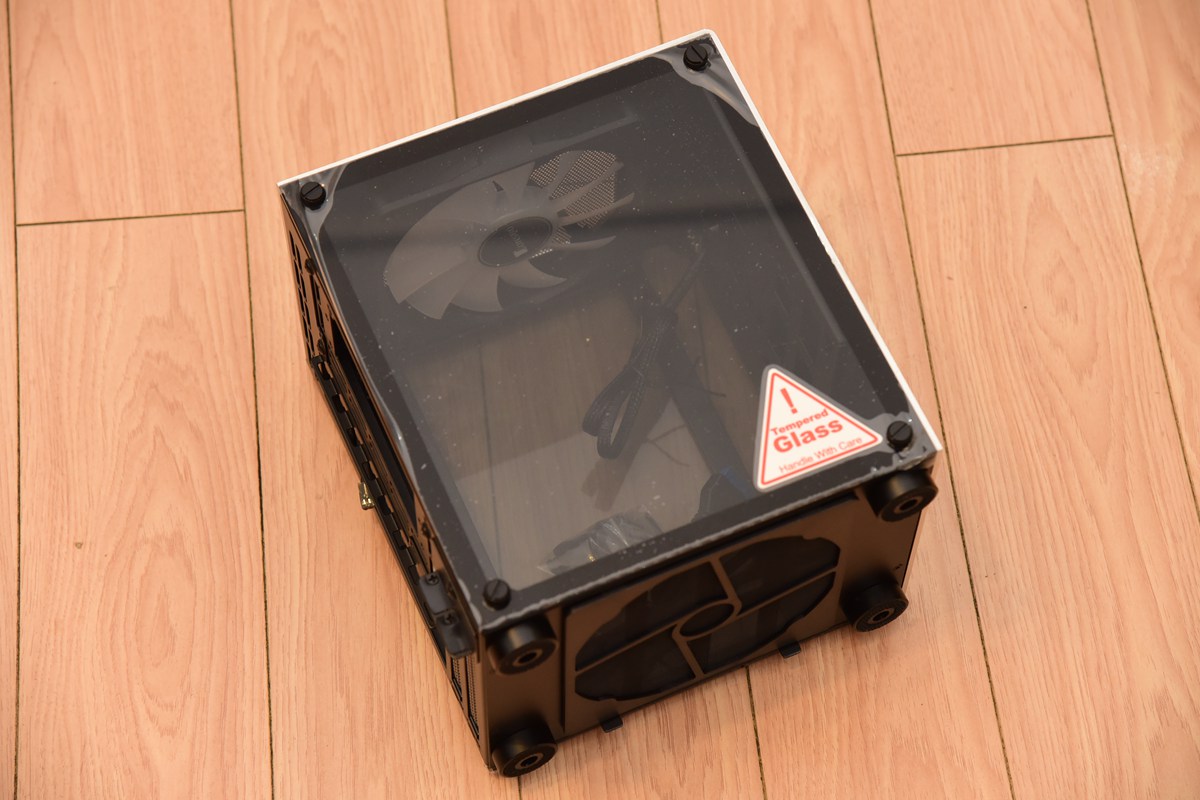

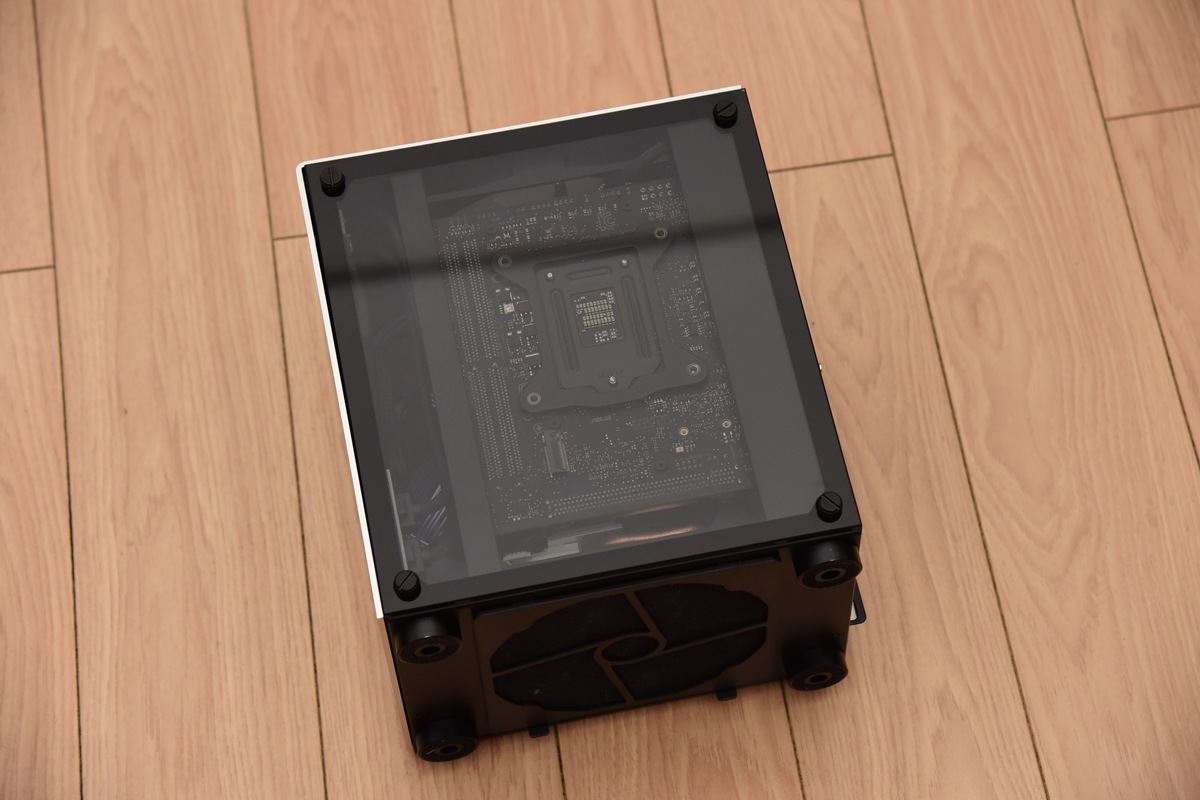

机箱左右两侧面板都是黑色透明玻璃材质。

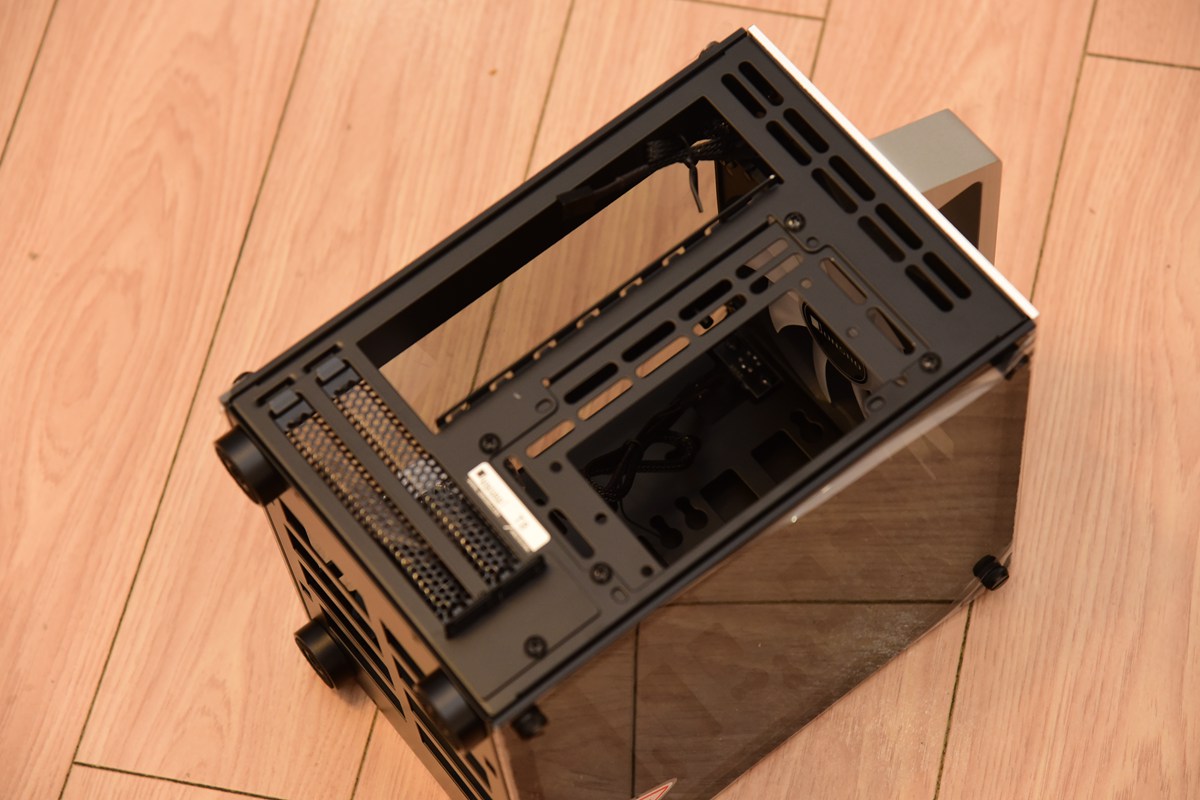

从机箱后部看到,可以兼容最大2条PCI-E插槽体积的显卡,最大可以安装140毫米尺寸的风扇。

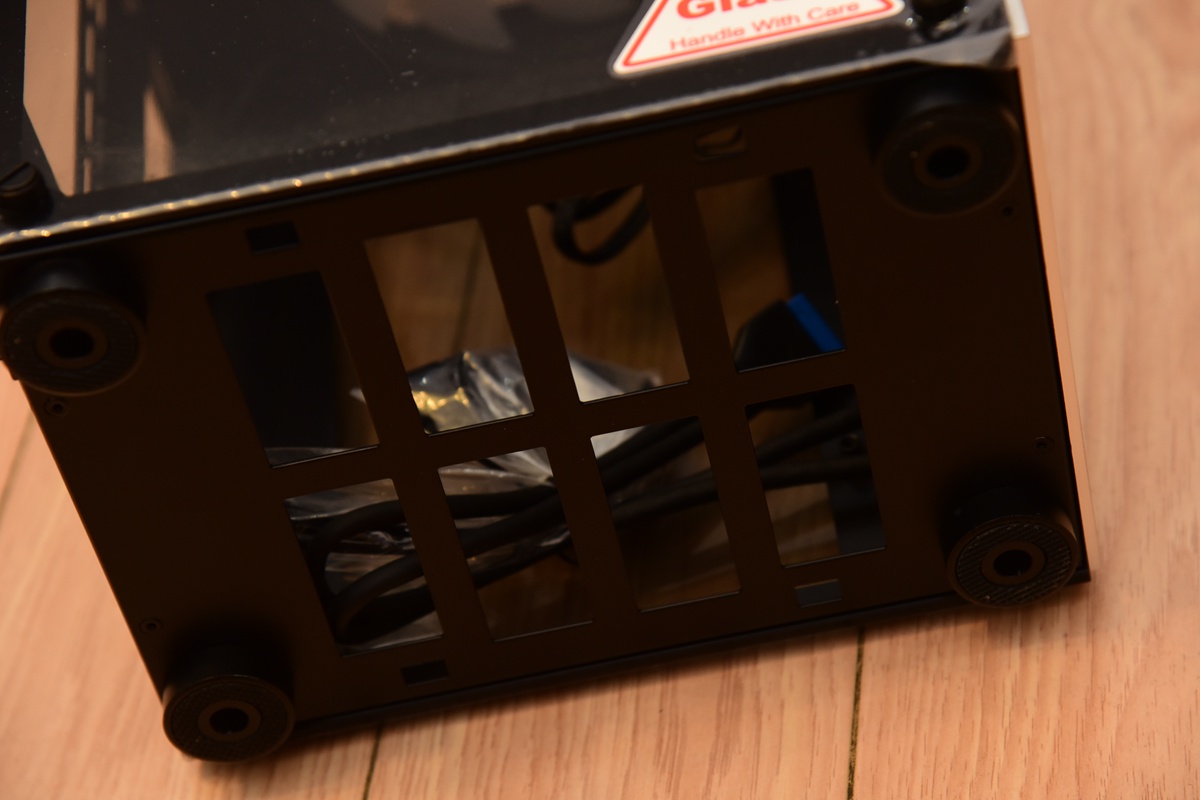

机箱底部进风口附近预留有防尘网。




机箱后部的主板IO位置和电源安装位。


CPU

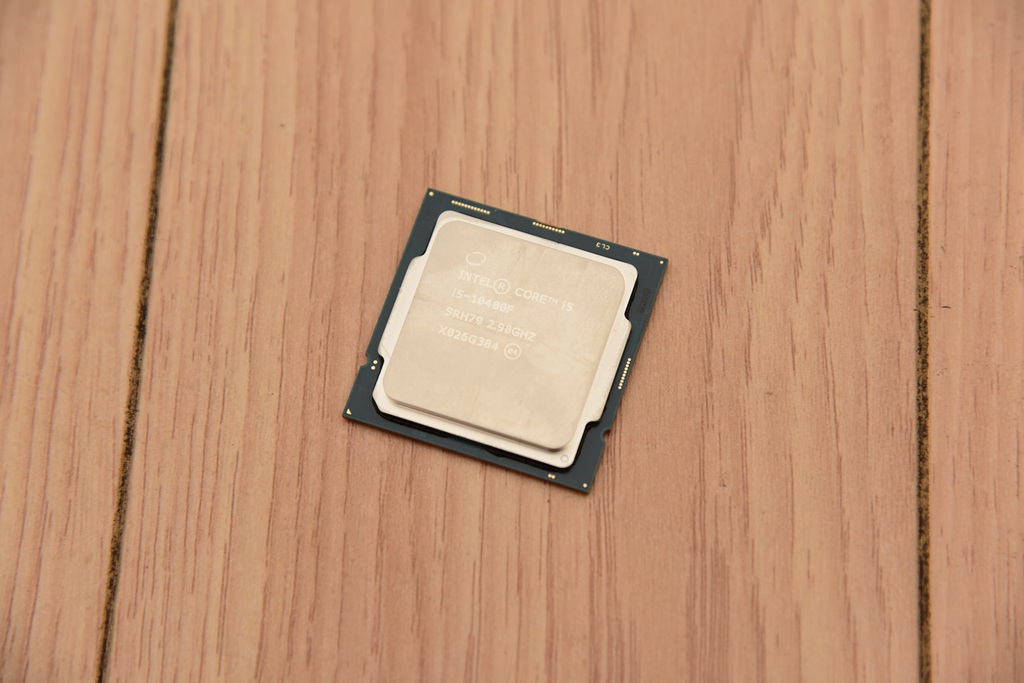

INTEL平台选用了神Ui5-10400F,i5-10400F拥有6核心12线程规格,基准主频2.9GHz,BOOST频率4.3GHz,并具备12MB L3缓存。


经过加价,挑选了10400F的钎焊版本,钎焊版本是由旗舰产品阉割而来,背面和 10900K是一样的。
对于我而言,核显确实非常鸡肋,CPU没有了核显还能降低售价,提高性价比,非常实用。
主板:
主板选用了华硕的玩家国度ROG STRIX B460-I GAMING猛禽电竞主板,比ROG STRIX Z490-I GAMING定位稍低。ROG的ITX主板除了功能强大全面,更加注重疯狂堆料和夸张风格。

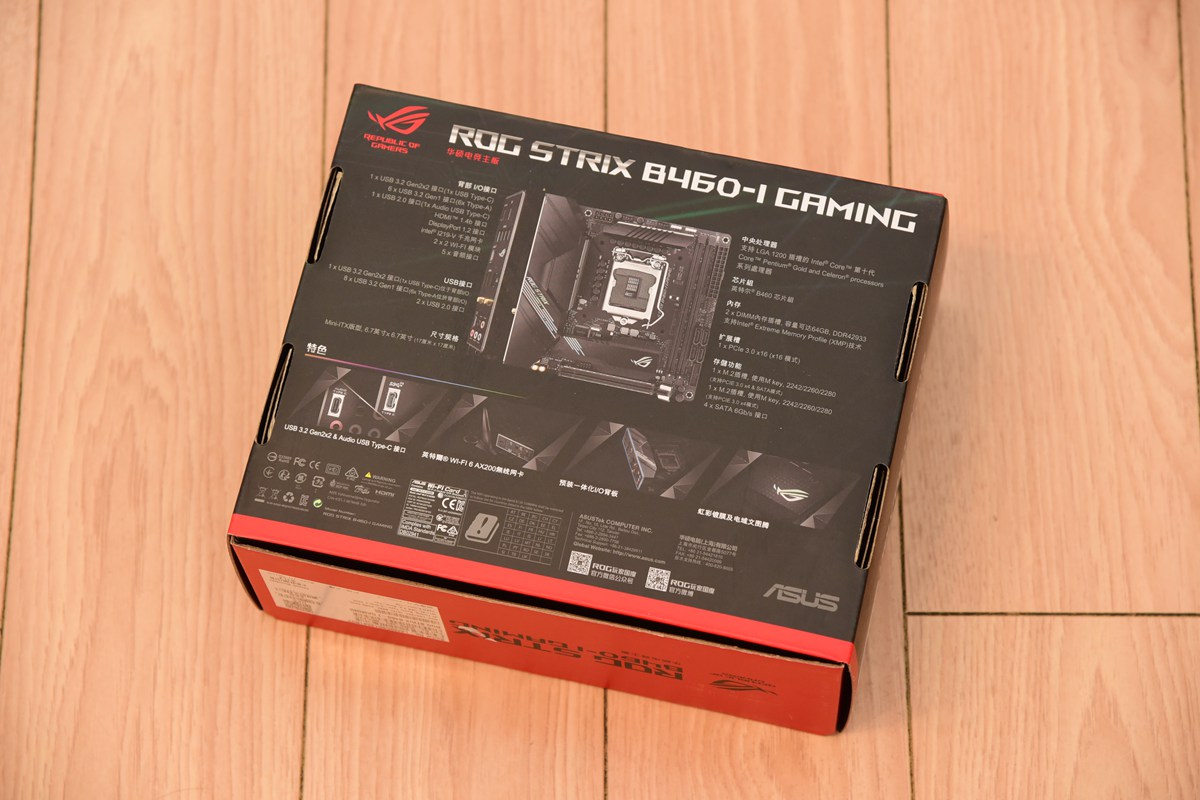

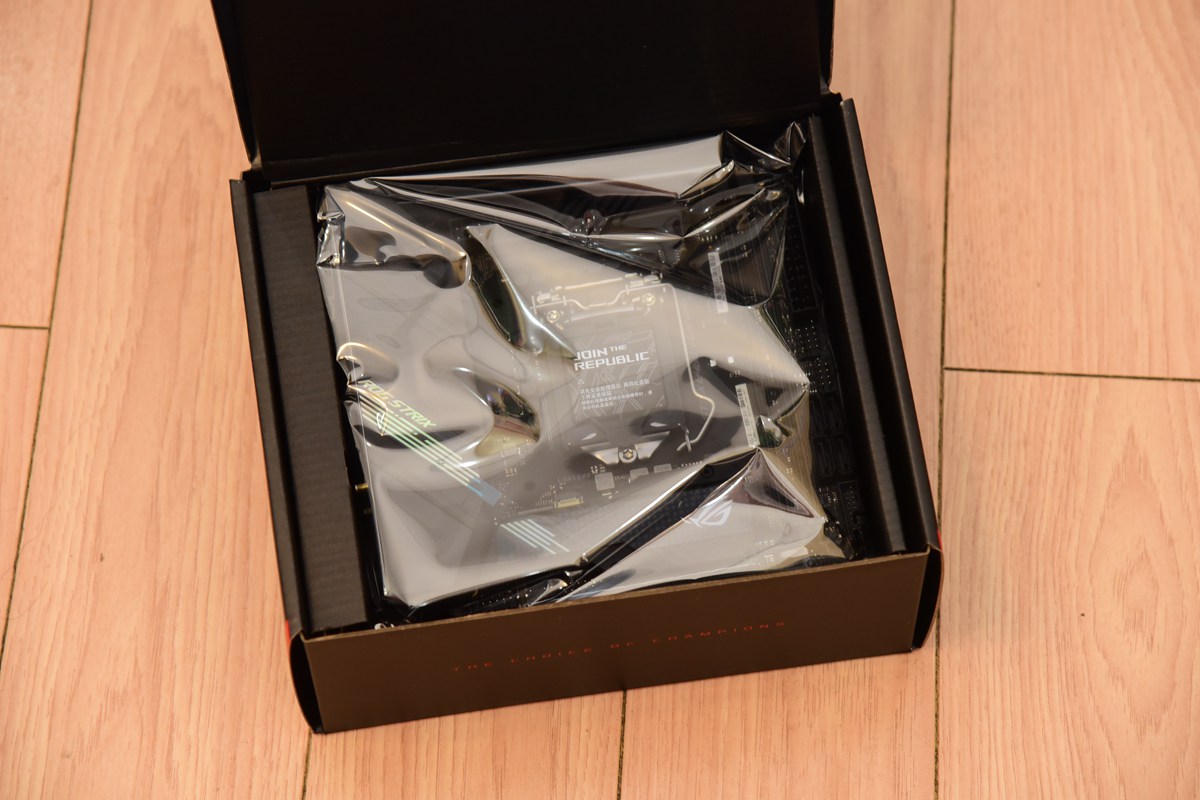

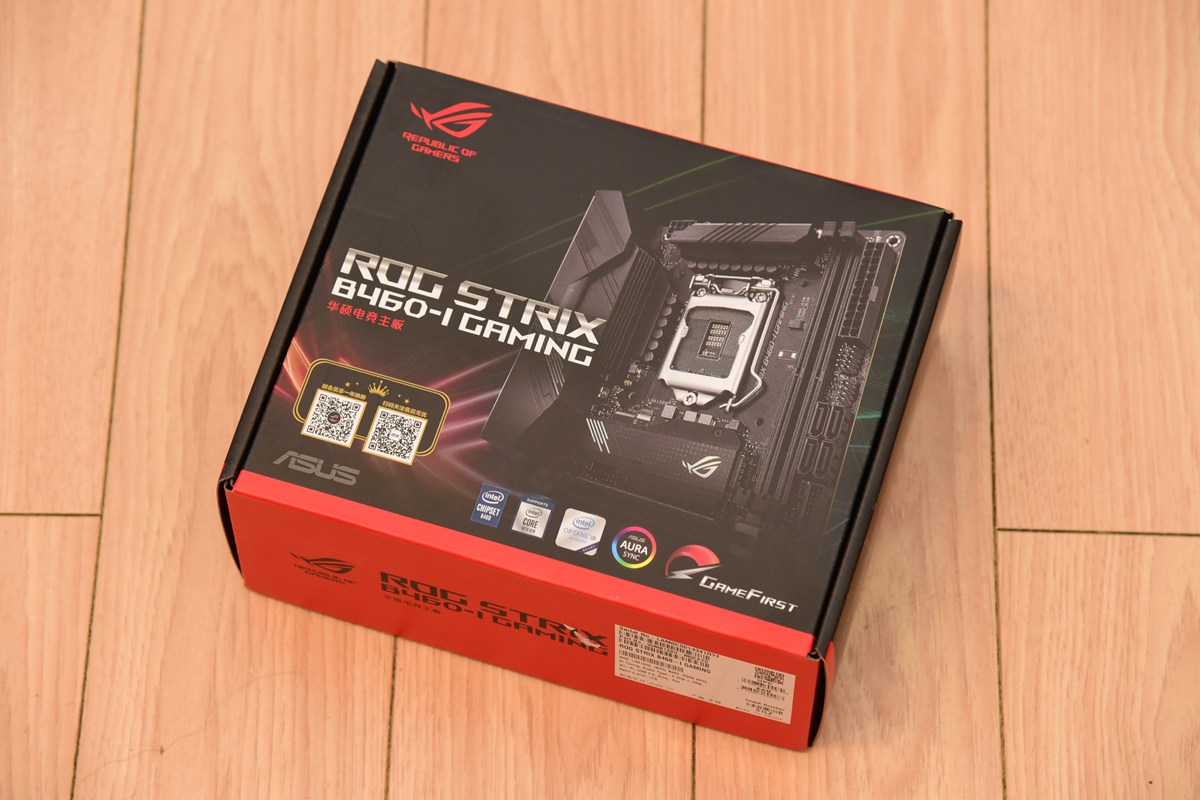

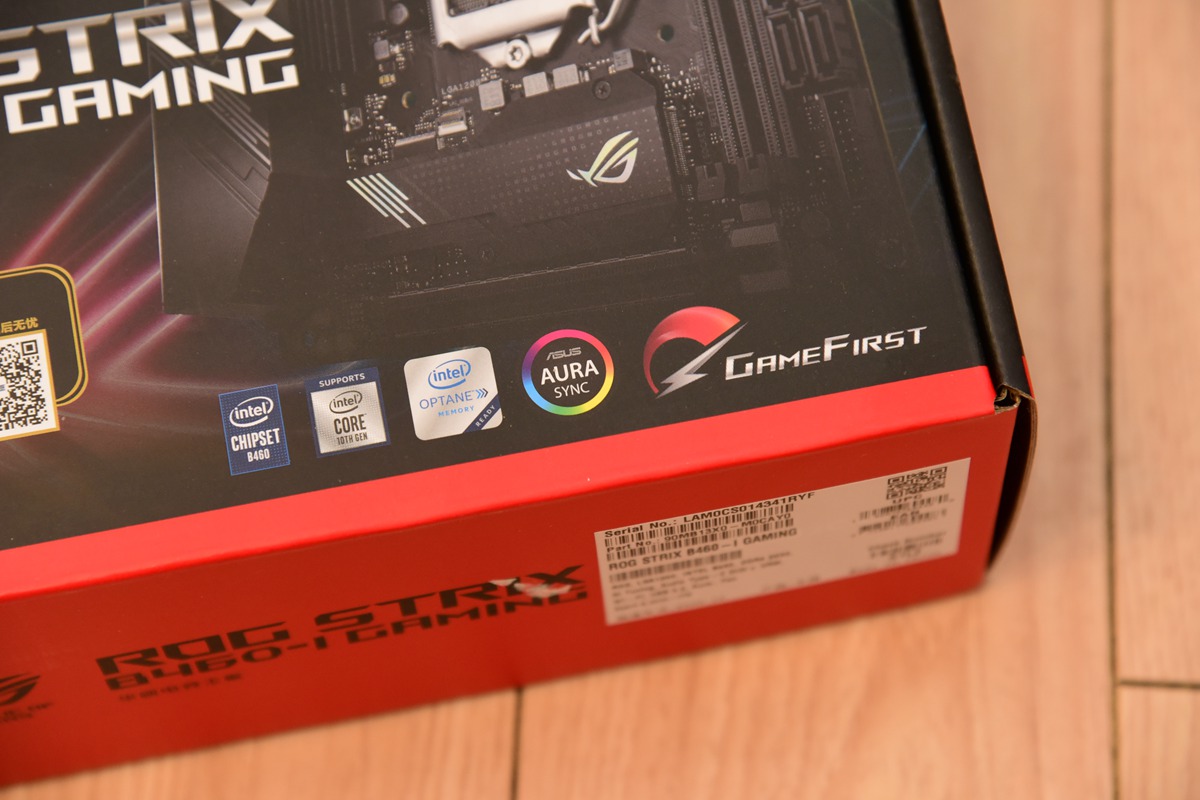

华硕ROG STRIX B460-I包装以红黑电竞风格为主,支持傲腾和华硕灯光同步控制功能。


开箱


除了常规的线材外,STRIX B460-I主板自带WIFI天线,内置有WIFI6无线网卡。
STRIX B460-I GAMING作为定位“能打实用”的ITX主板,主板输出接口齐全,主板上都覆盖有钛灰色散热片,保证了颜值和散热效果。

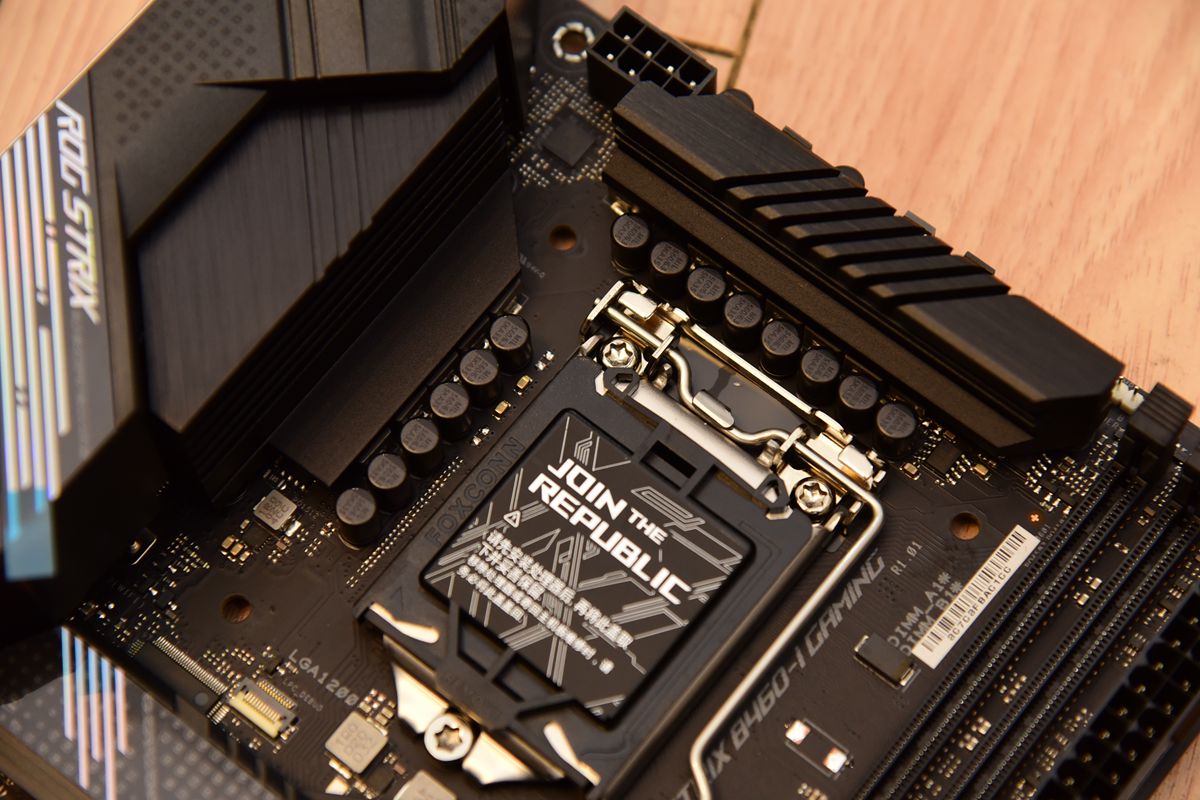

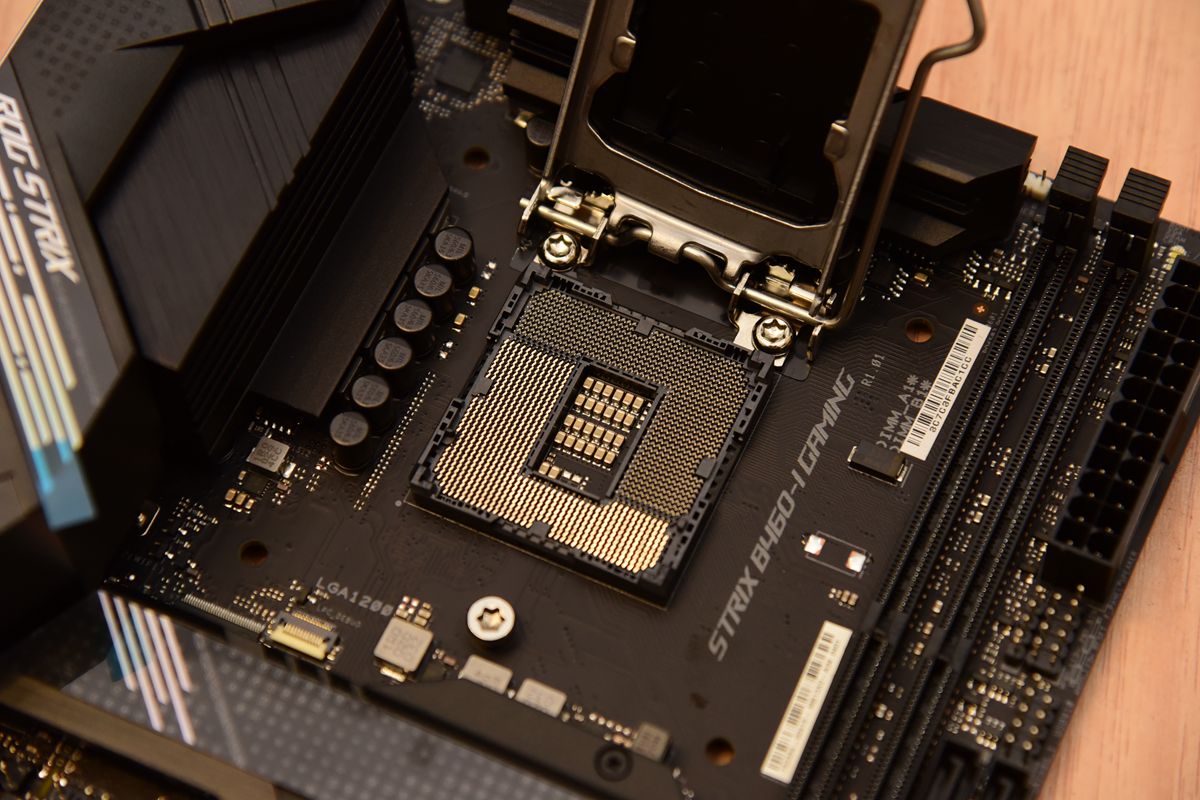

十代酷睿对主板的供电也有所提升,STRIX B460-I GAMING的供电规格为“怪兽级”规格,供电组件变得体积更小,效率更高,散热更好,CPU供电使用了单8PIN接口。

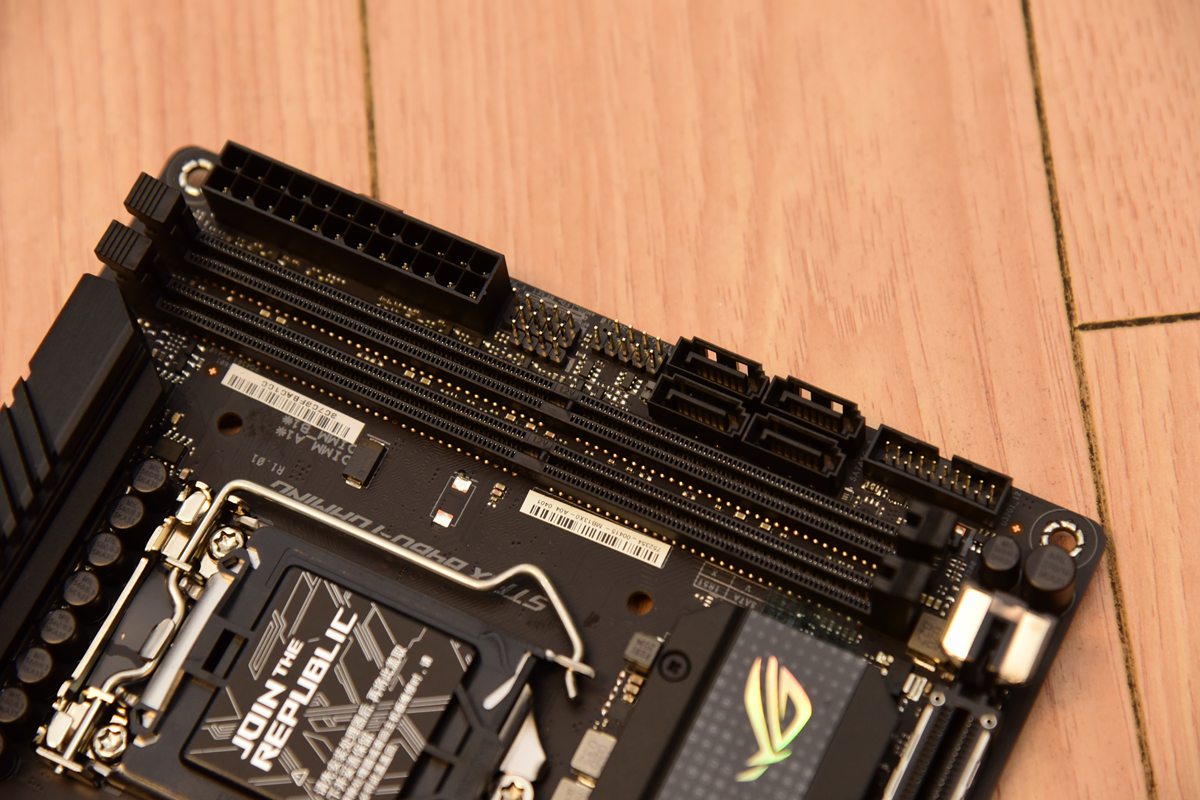

主板由于体积原因,只能配备了2条内存插槽,但可以支持最大64GB容量,频率最高2933Mhz,优化走线实现了更高的性能目标。


南桥芯片控制有4组SATA接口,布置方式为4纵置,方便玩家安装SATA存储设备。

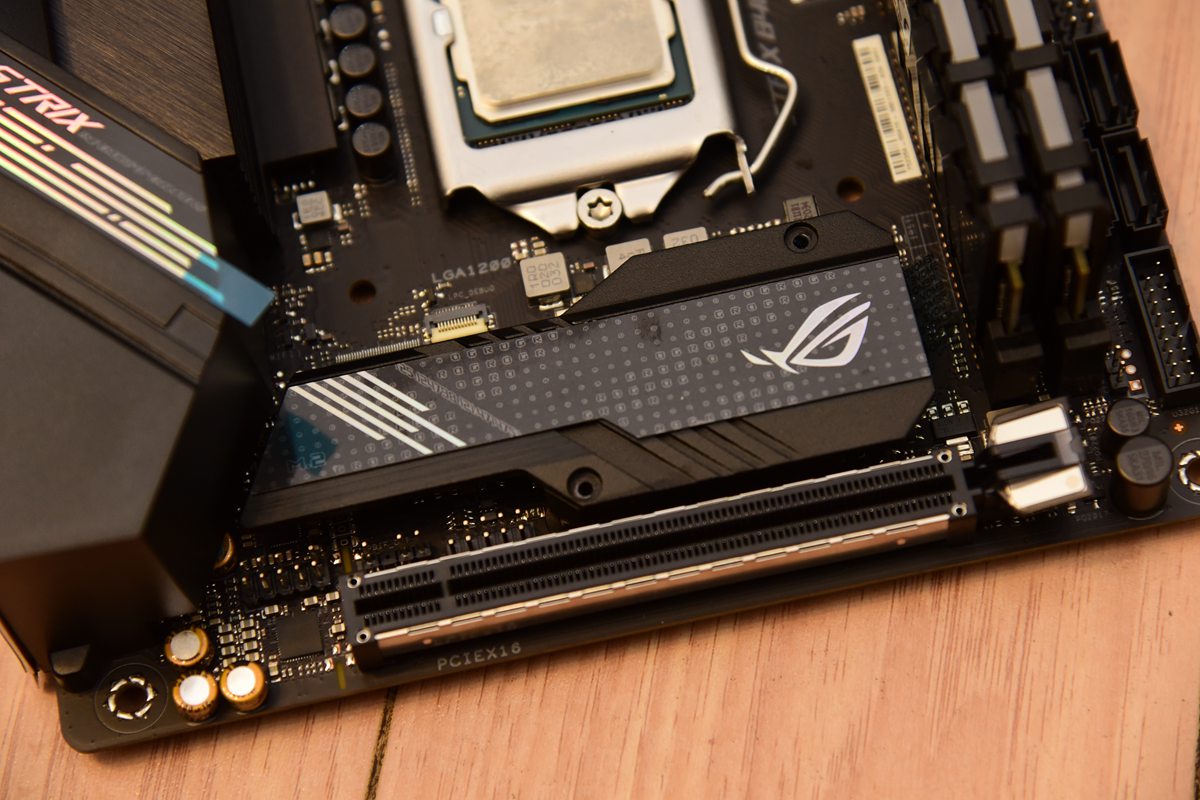

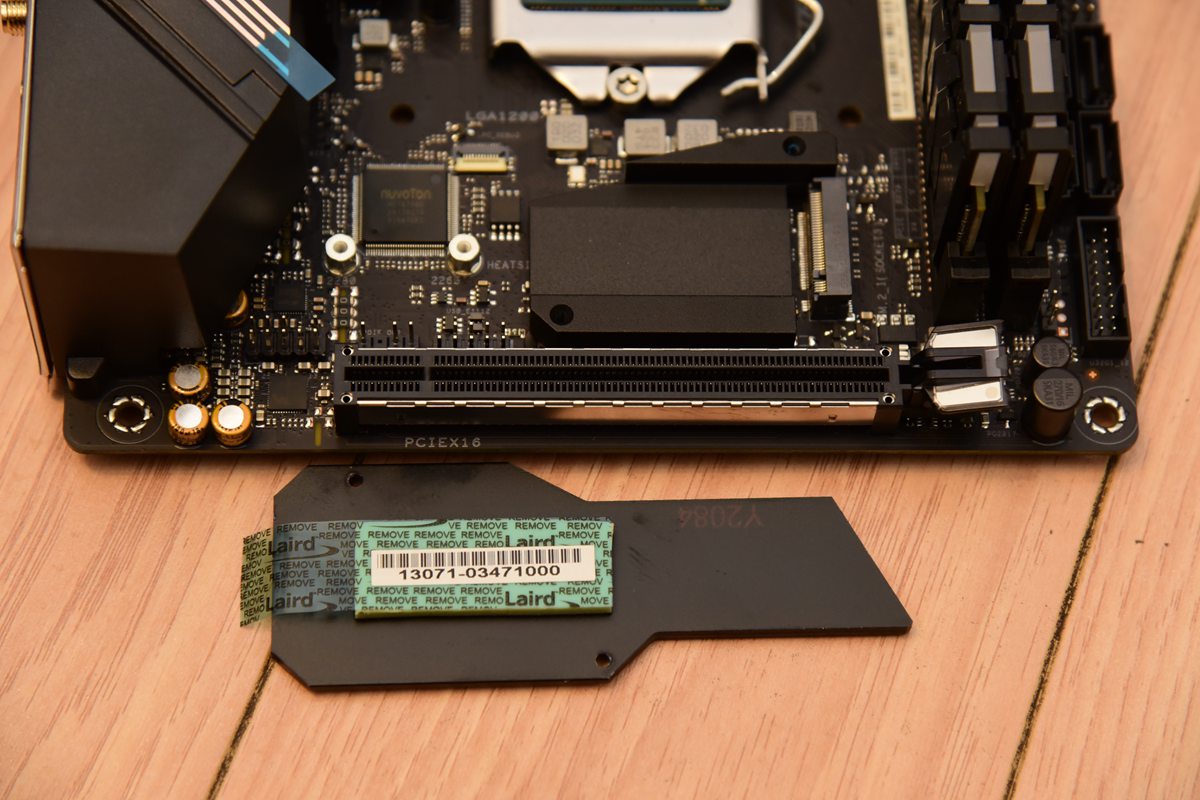

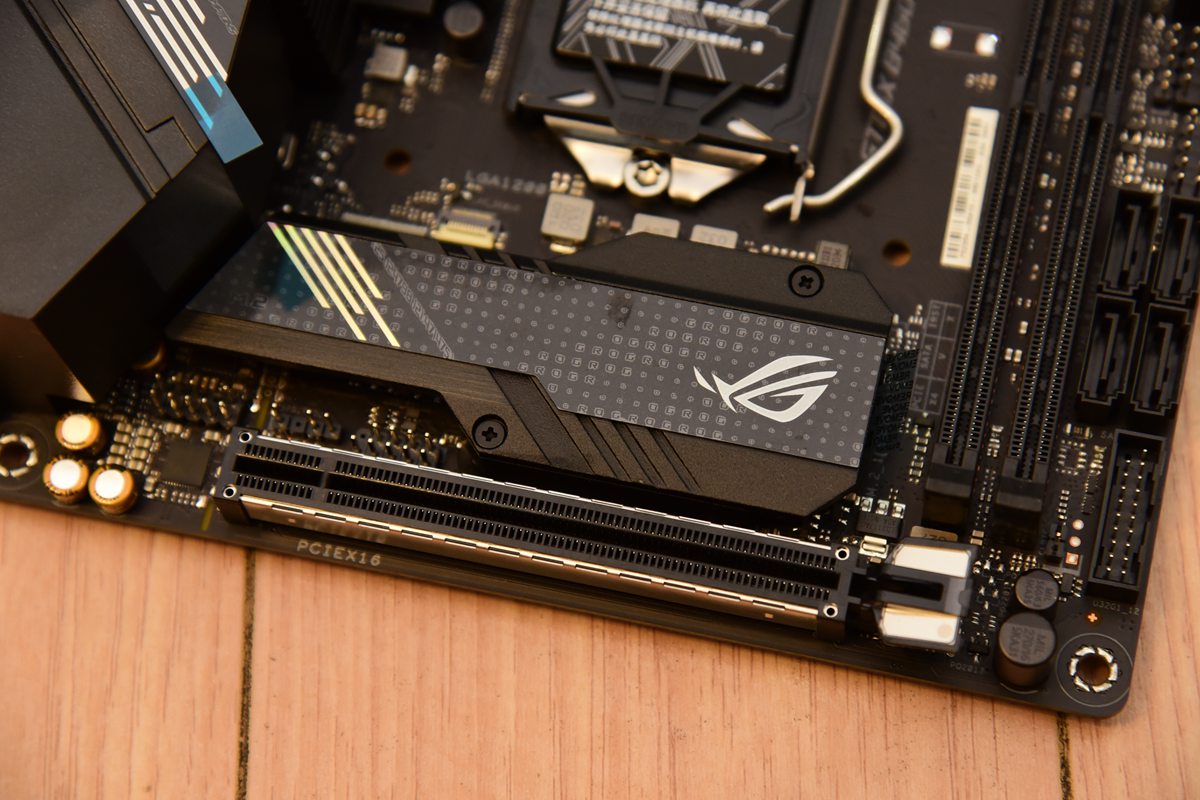

STRIX B460-I GAMING配备了1条PCI-E X16显卡插槽,并覆盖了加固铠甲,避免在显卡重压之下,发生变形或损坏。PCI-E X16显卡插槽上方为M.2固态硬盘接口。

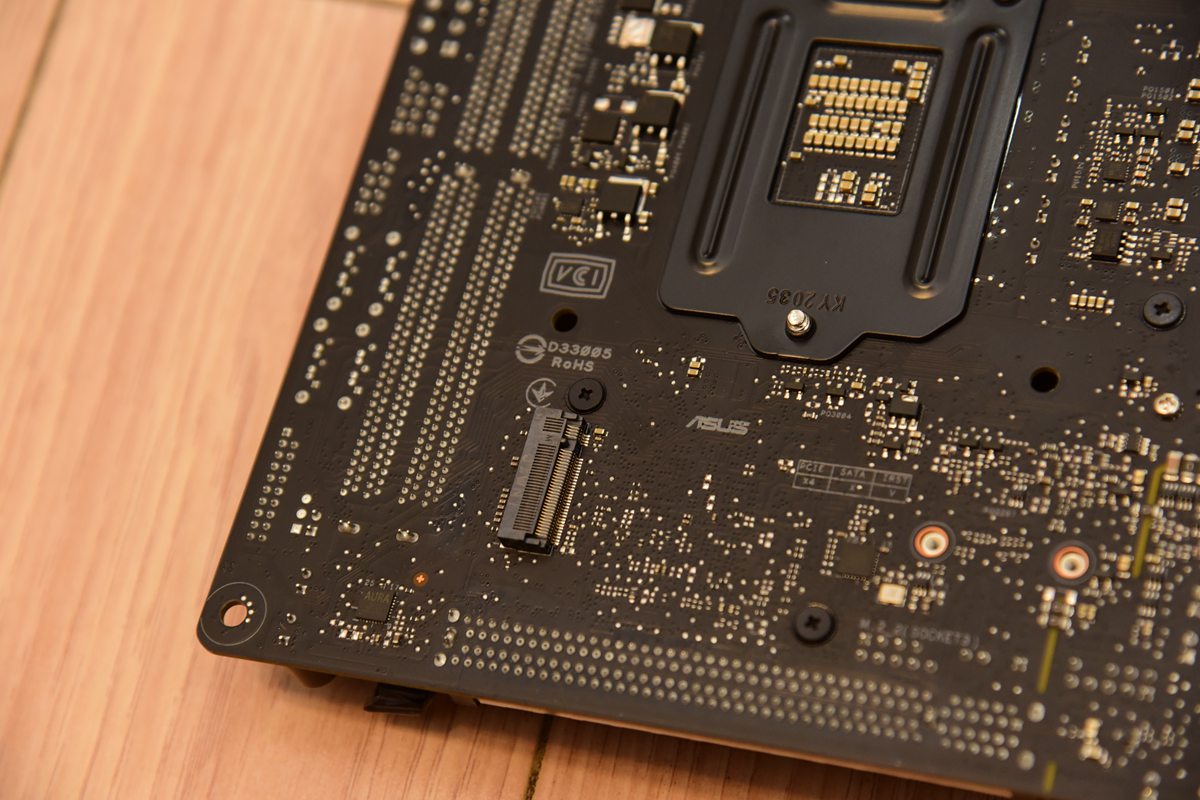

主板背部还有一个M.2固态硬盘接口。

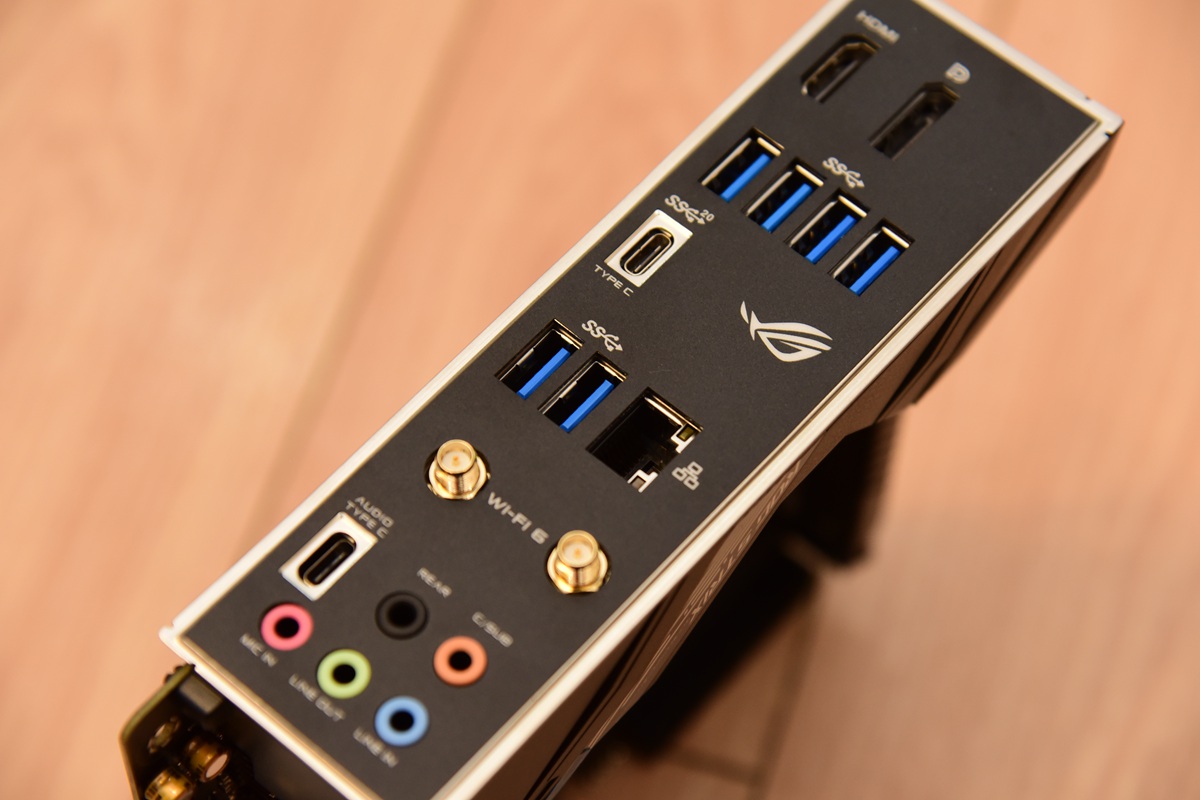

接口方面, STRIX B460-I GAMING预置了主板挡板。视频输出内置了负责视频输出的HDMI 2.0和DP 1.4标准接口。网络方面,内置了2.5G高速以太网卡;无线方面,附带有英特尔AX201的无线网卡和天线接口。数据传输方面,除6个USB3.2-A GEN1接口之外,还有2个O USB3.2-C GEN2型TYPE-C型接口。音频输出方面,内置了标准的音频五口。


硬盘:

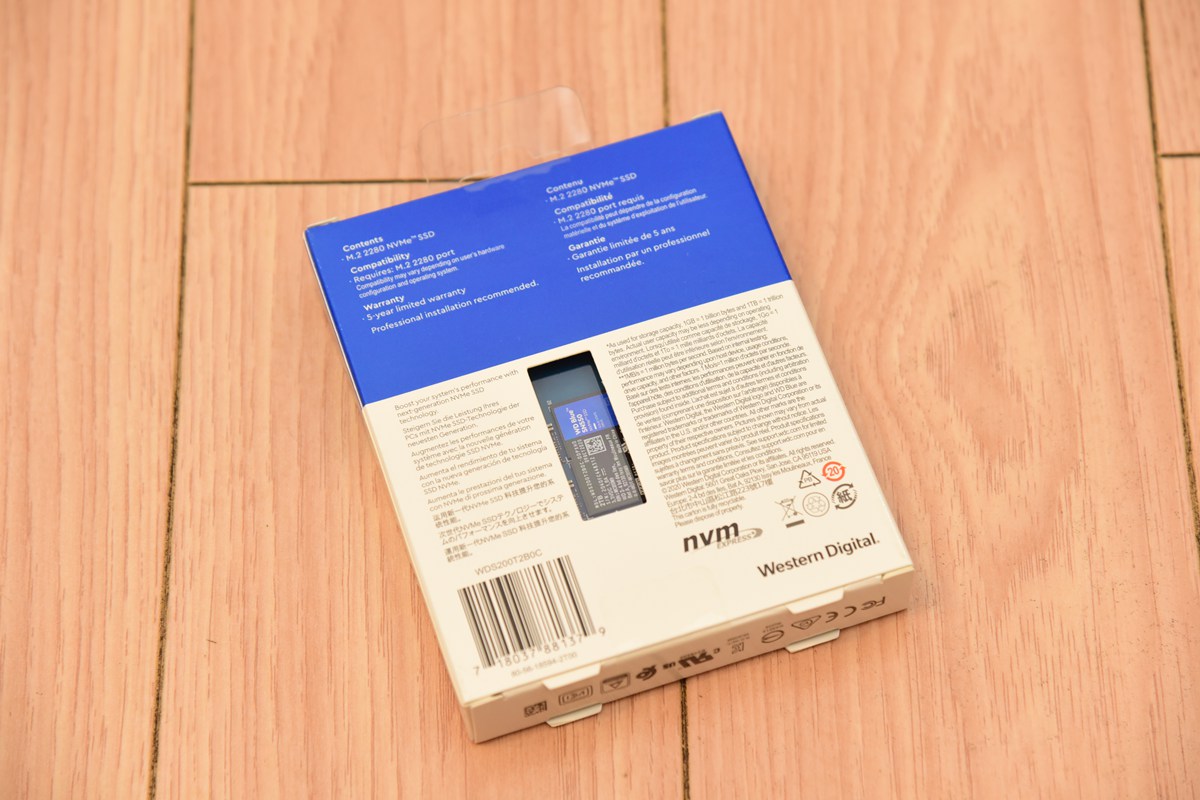

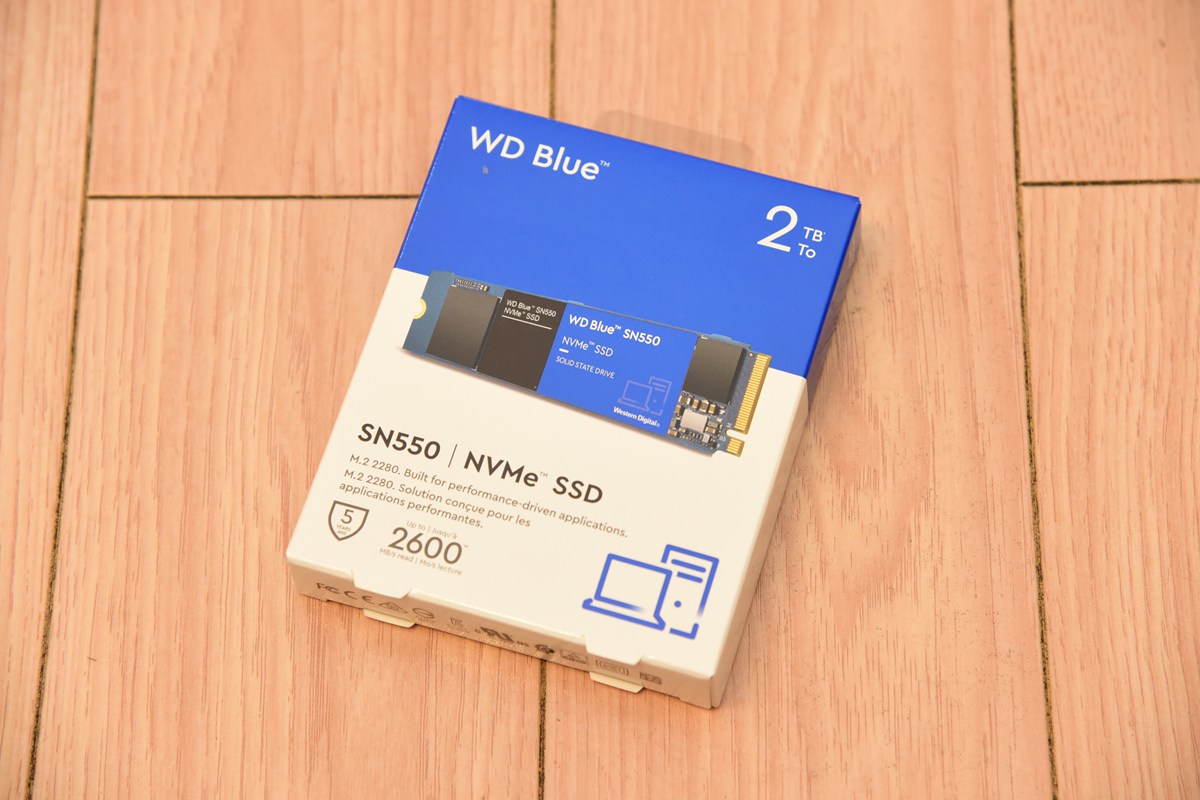

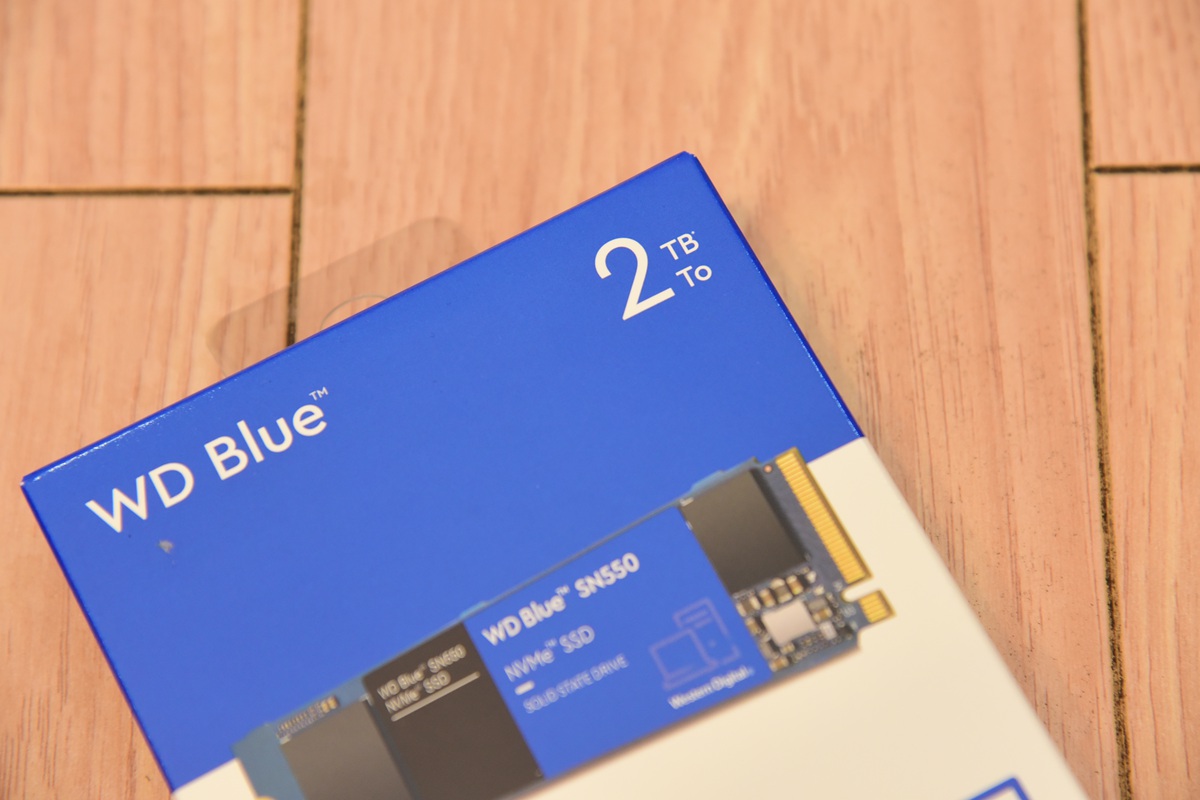

蓝盘SN550在西部数据的产品序列中定位属于面向内容创作者的产品,主打高性价比,以提高生产力和提高工作效率为主要目标。SN550固态硬盘支持NVME1.3传输协议,随着固态硬盘价格的降低,为了全面停止使用HDD,选用了容量为2T的SN550。




SN550保留了亮眼的五年质保,读取速度有少量提升,达到了2600MB/S。

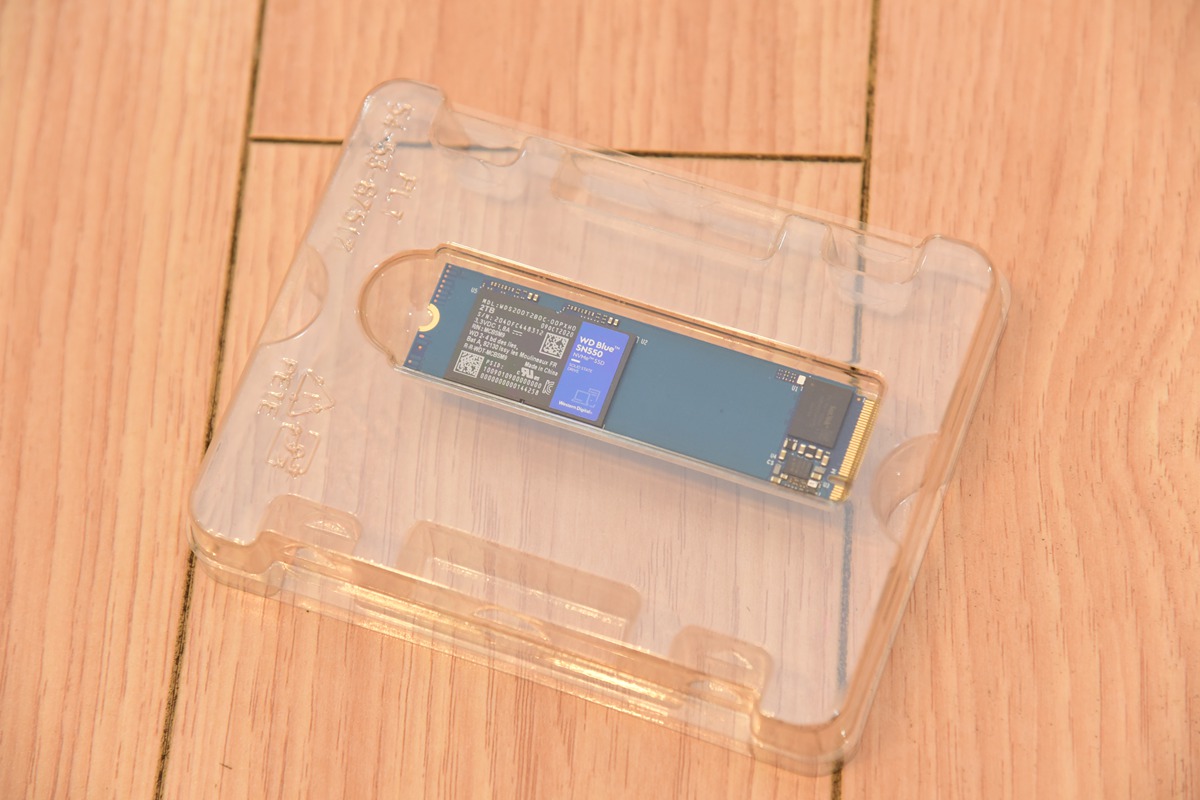

开箱

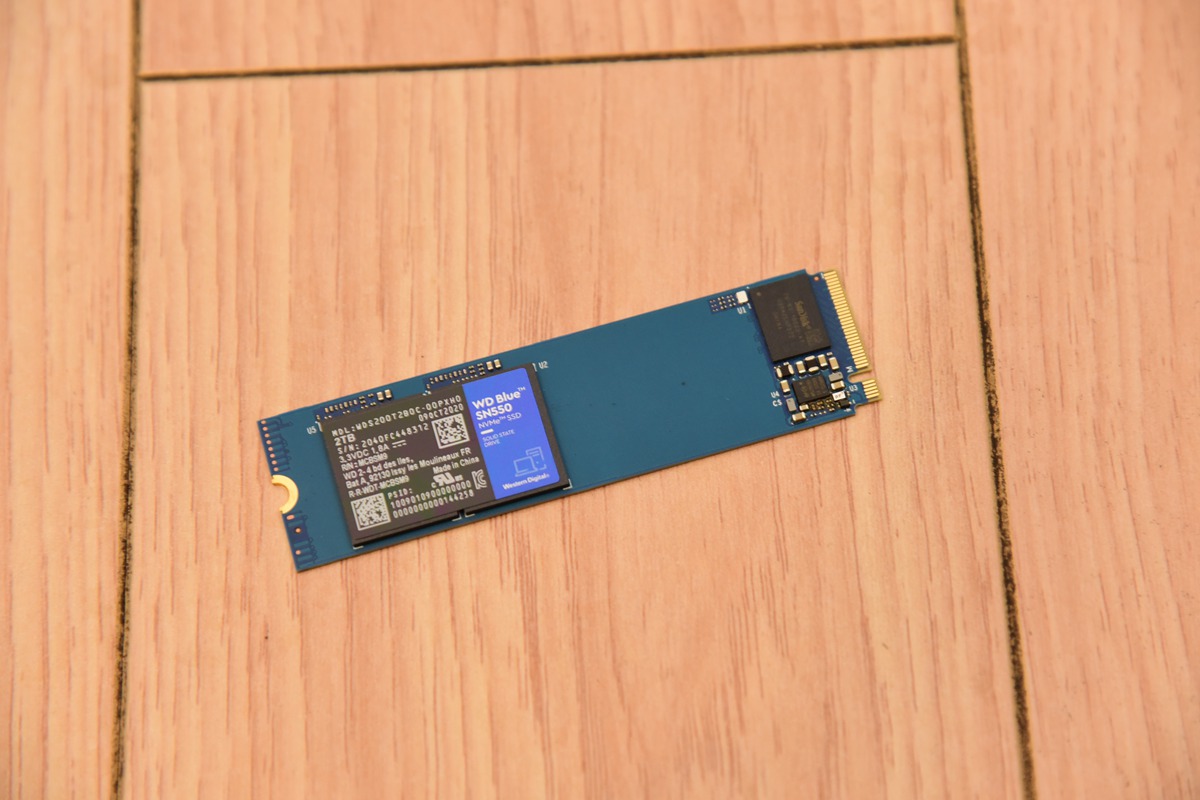

SN550虽然容量达到了2T,但是仍然采用了单面式设计,为以后的4T版本等更大容量也留下了余地。


固态硬盘正面的产品信息标签,SN550 2TB版的跟1TB的有稍微不同,2TB的没有条形码,也是正常的。

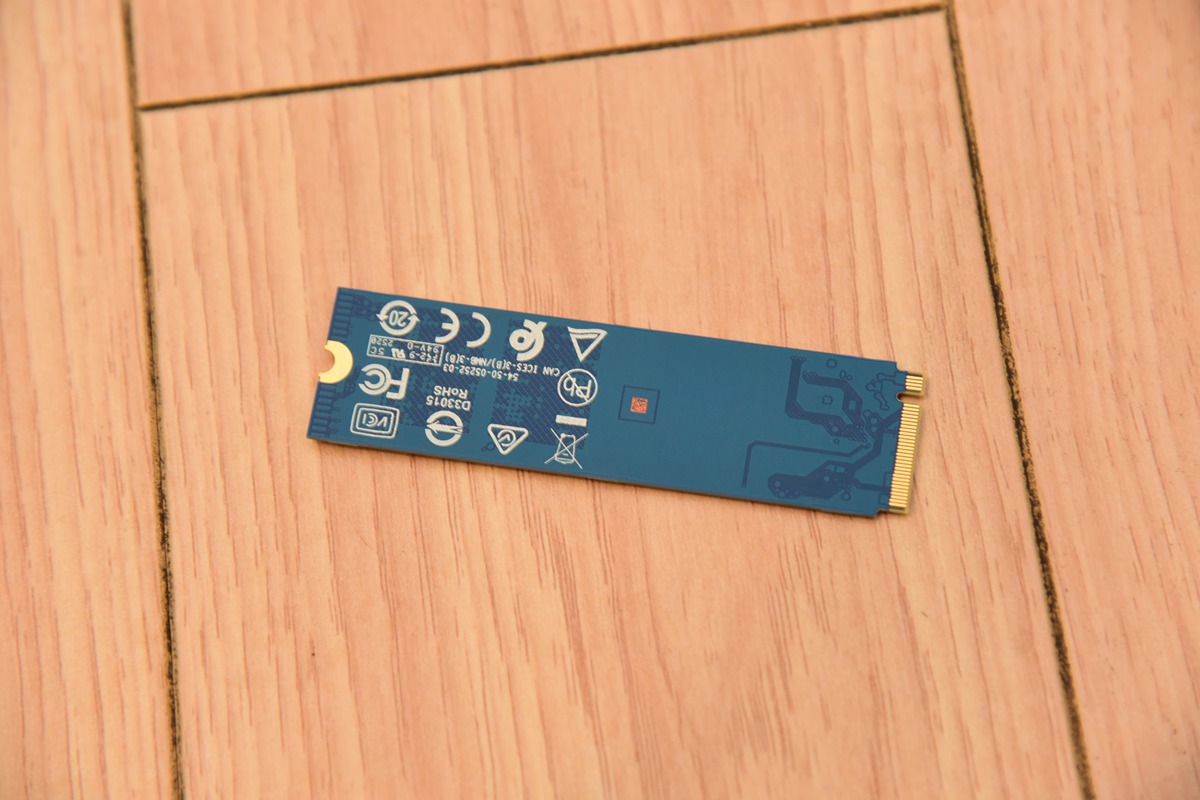

SN550主控、缓存、颗粒都在正面,背面较空。

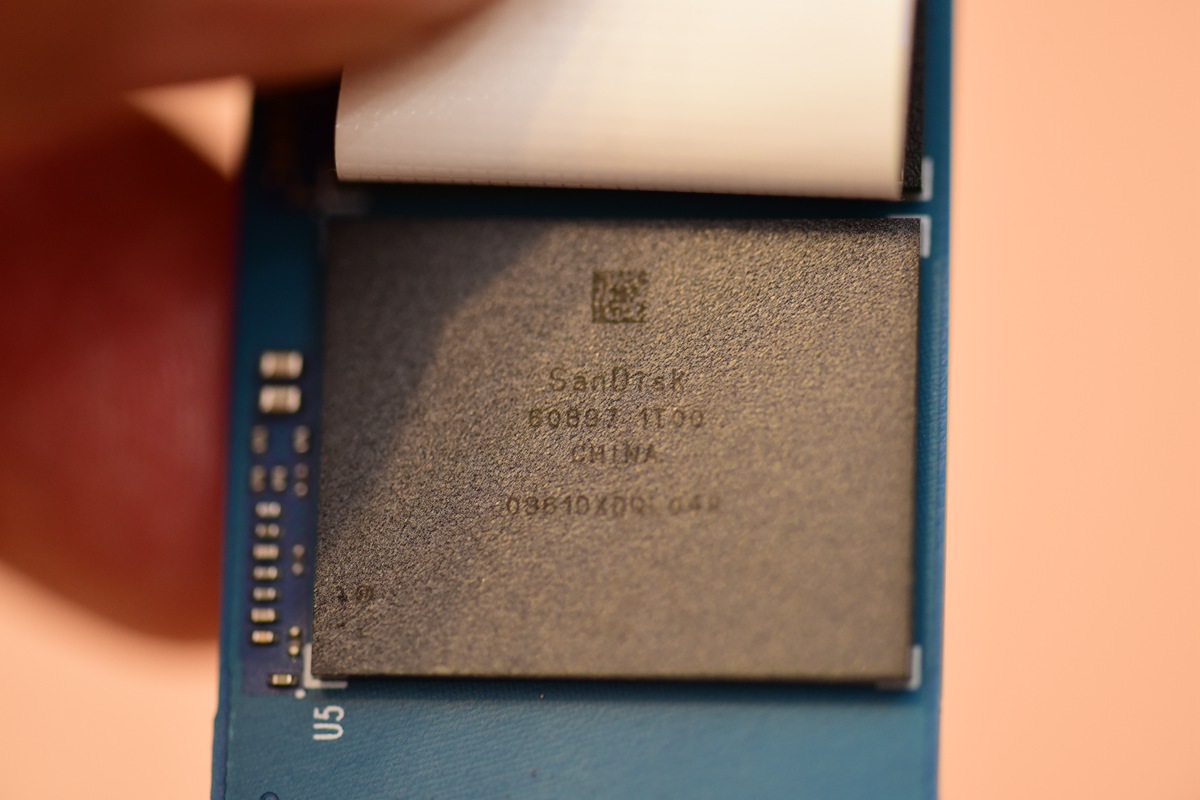

存储颗粒为来自闪迪,型号为60523,容量为1T,工艺为96层3D TLC技术。

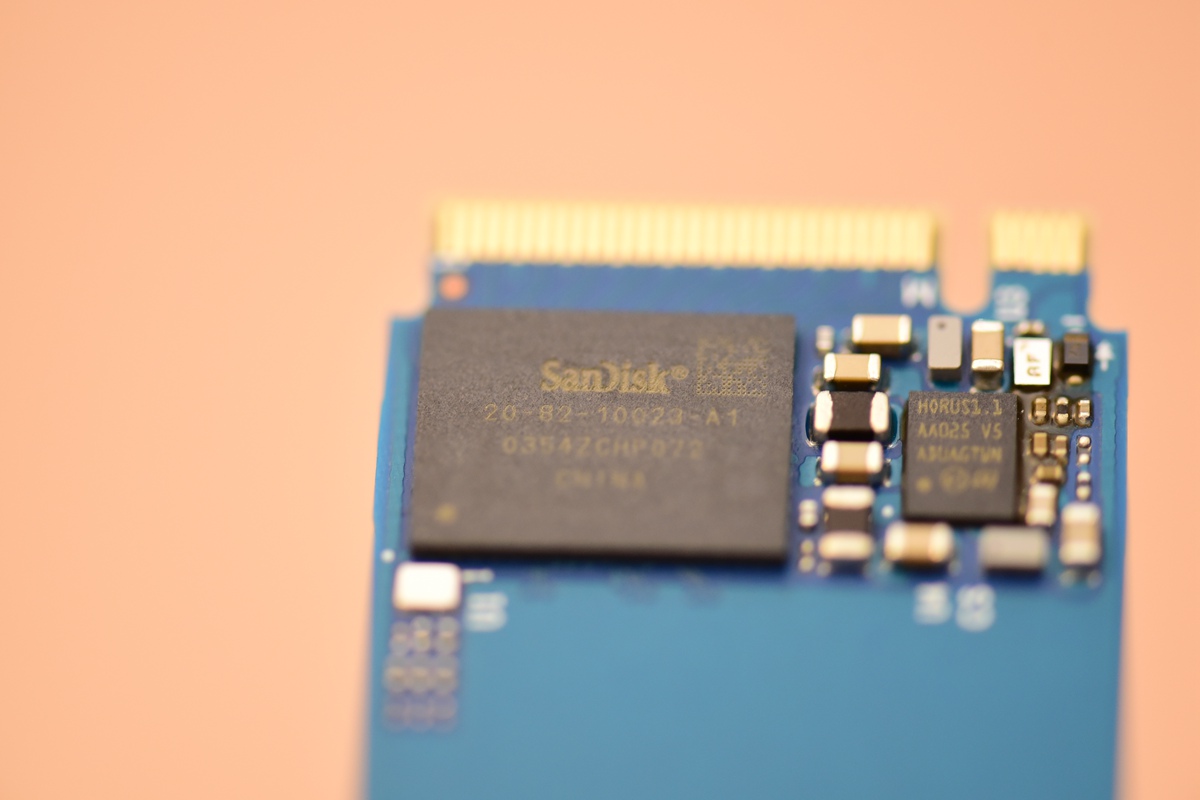

主控芯片同样来自闪迪,型号为20-82-01008-A1,属于闪迪自研的 DEAM-less 型主控,优点是不必使用外置的缓存,即使SSD在无DRAM的情况下,通过PC内存为 SSD 进行加速。特别是在支持HMB技术的NVMe SSD 上,会自动启用该功能进行提速。


SN550的供电部分。
内存:

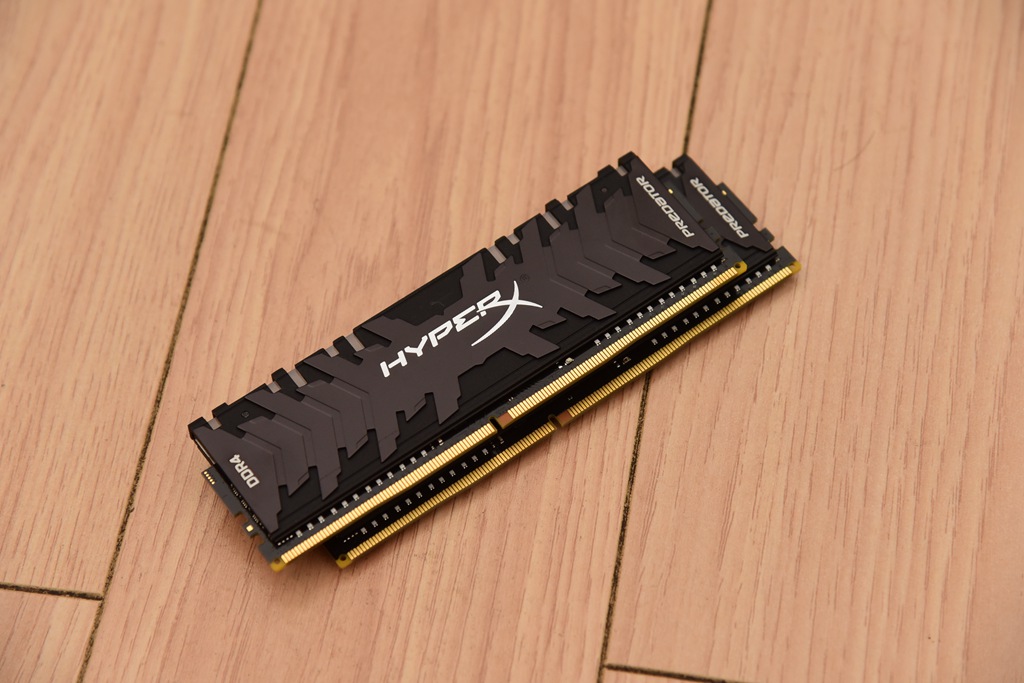

金士顿掠食者RGB内存属于金士顿内存的高端产品,定位高于FURY系列,颗粒和品质都好不少。选用了16G套装版本,单条内存容量为8G,共有2条,组成16G规格。

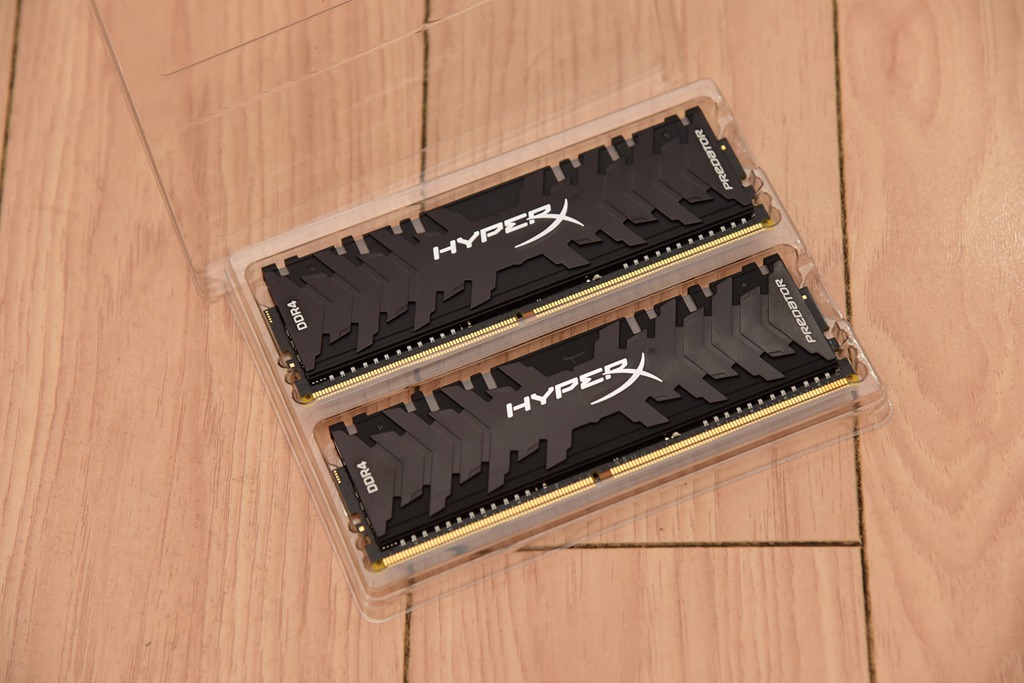

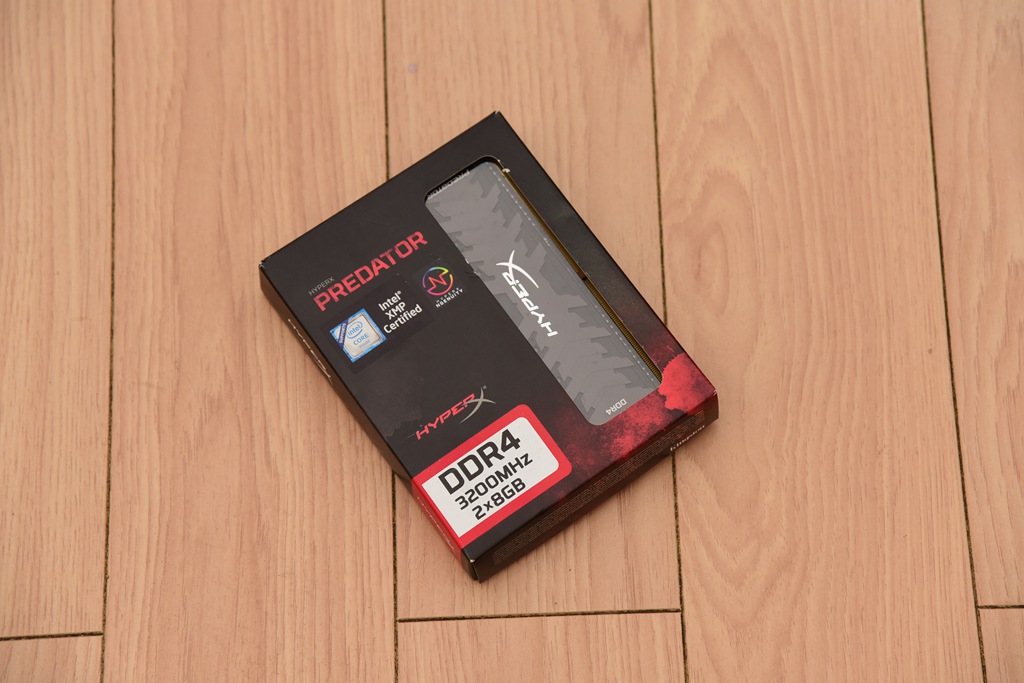

打开包装

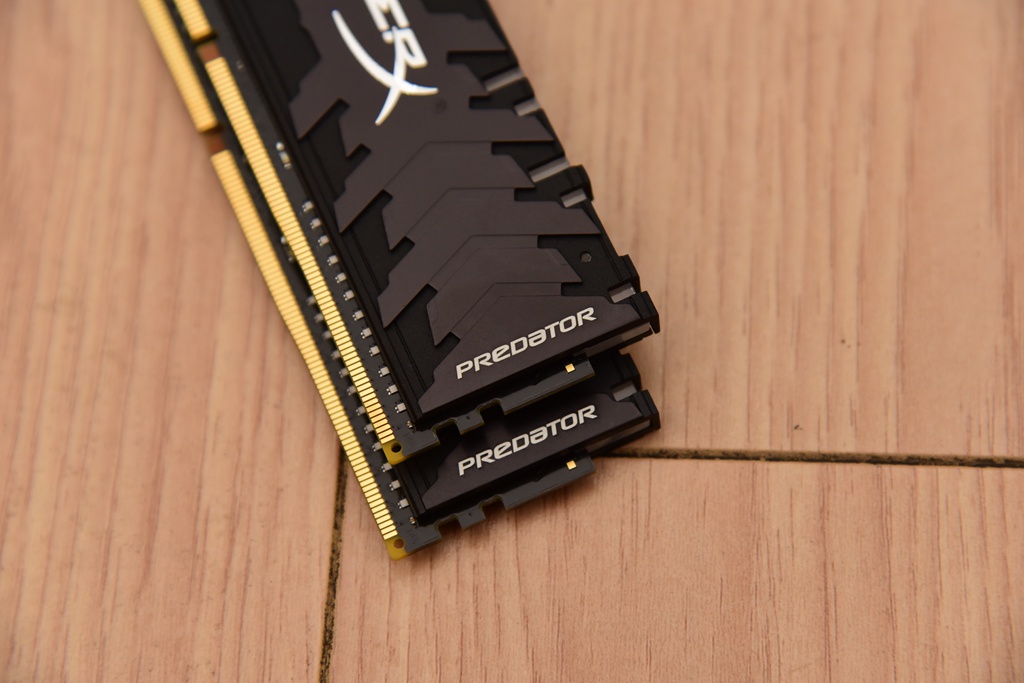

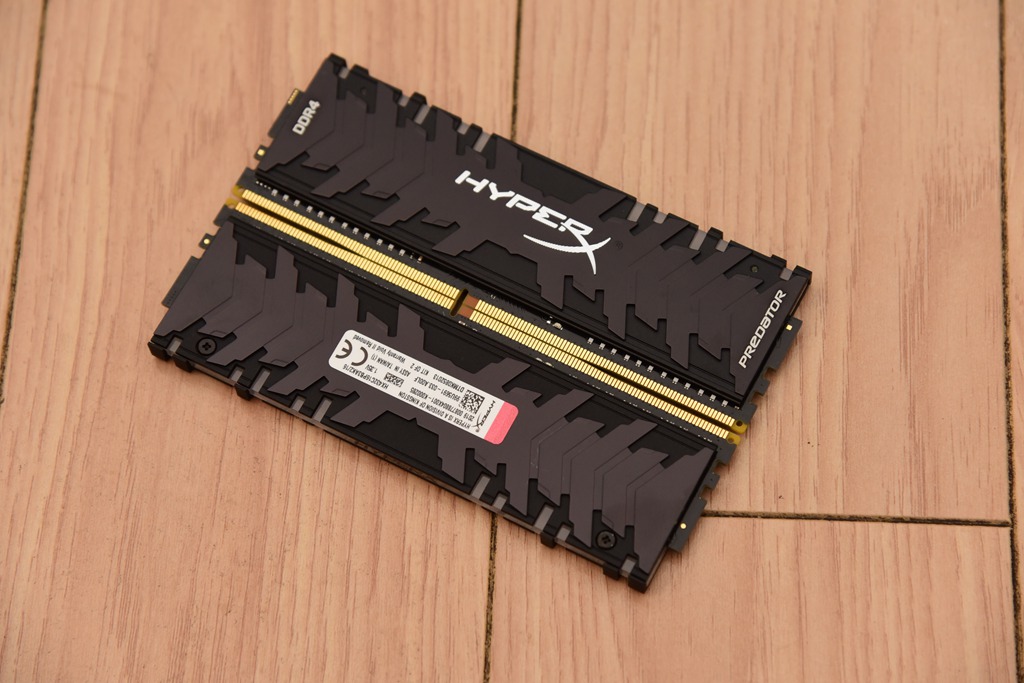

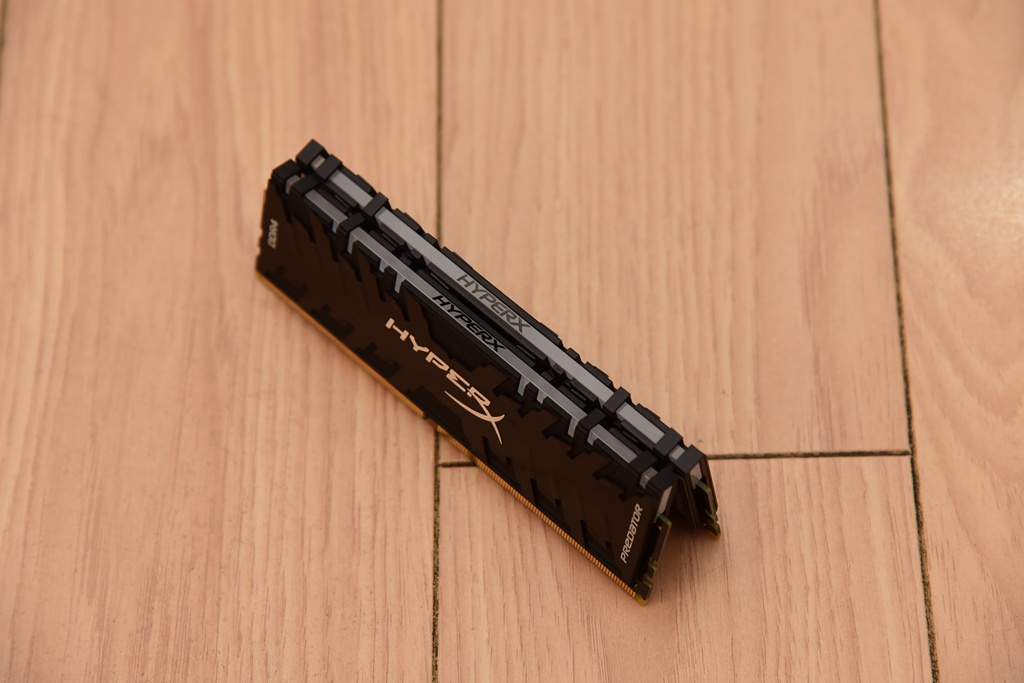

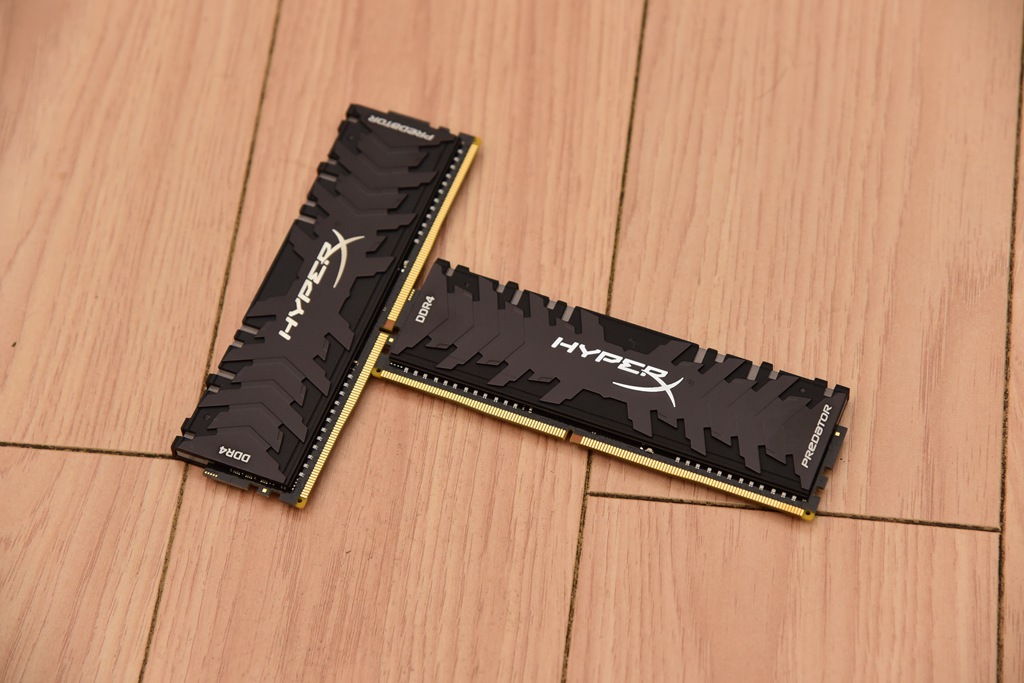

掠食者RGB内存比FURY雷电内存的散热片锋利了不少,也更加凌厉和个性,散热片与RGB灯带的造型呈现锯齿咬合风格,黑色金属散热片也更加厚实。




本次选用了掠食者RGB内存的工作频率为3200,时序为16-16-16-36,工作电压1.35V,支持INTEL XMP2.0技术。时序可以根据体质和超频在CL15-CL21之间调整,满足大家对于性能的极致需求。

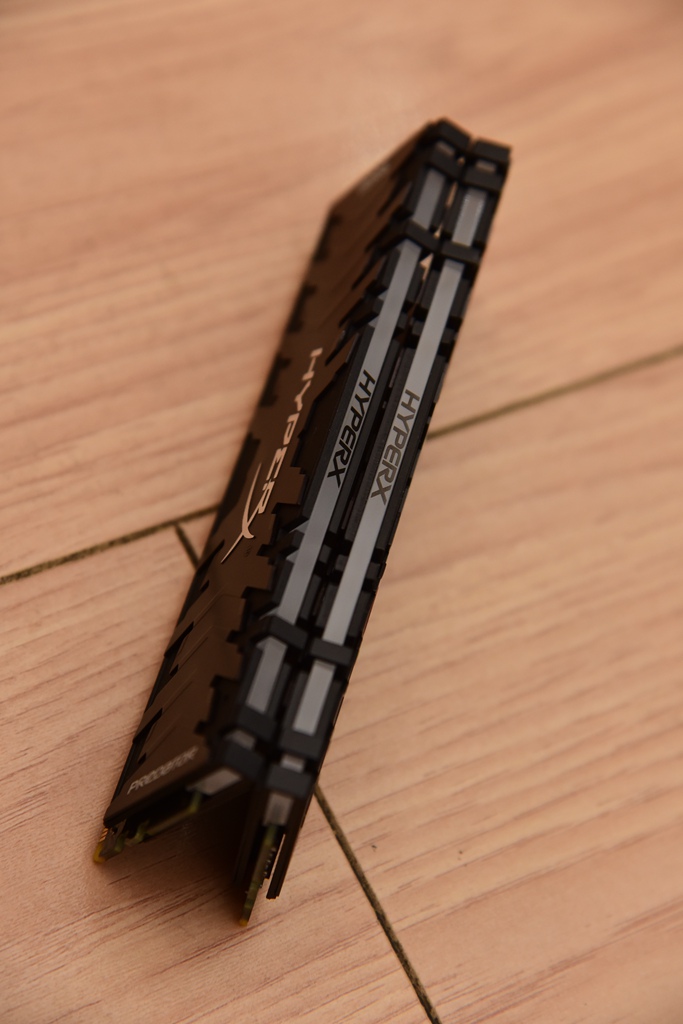

掠食者RGB内存采用了动态光效和红外同步技术,个人理解是根据内存的发热红外特效来同步RGB灯光效果。内存顶端是RGB发光灯带,刻蚀有HYPERX字样,点亮后效果不错。




显卡:
由于机箱的原因,乔思伯V8只能容纳长度在210MM之内的显卡,因此,显卡的选择极为困难。由于显卡长度有限,显卡体积不能很大。经过综合考虑,只能选择小尺寸的5500XT或GTX16XX级别的产品。


华硕TUF GTX1650 GAMING作为一款旧款显卡,在些不作介绍,长度为190MM,是T8机箱所能容纳的最大尺寸显卡。

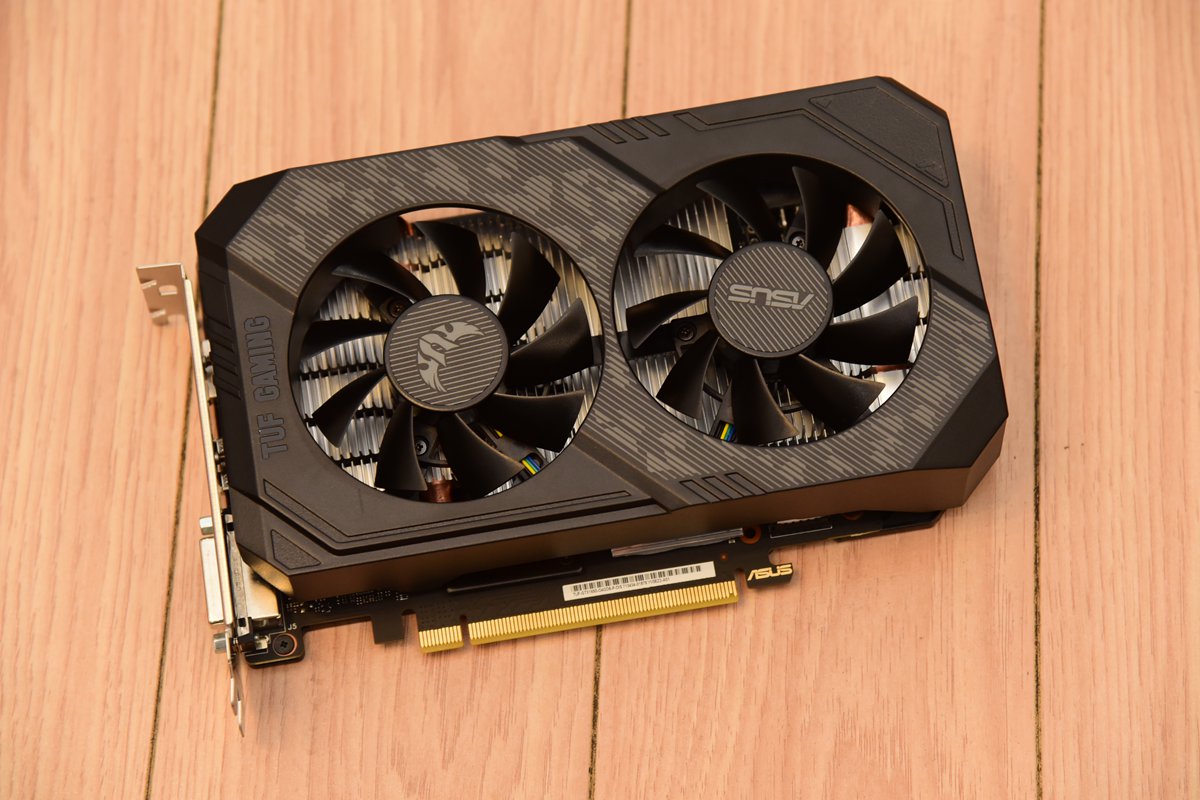

华硕TUF GTX1650 GAMING定位是一款高端显卡,采用了双风扇散热器,主打静音和低温特点,配备了4G GDDR6显存。
华硕TUF GTX1650 GAMING显卡核心为TU117架构,12nm工艺。拥有流处理器896个,32个光栅单元,56个纹理单元,默认频率1485MHz,BOOST频率1725MHz。显卡位宽128Bit,显存为GDDR6,显存容量4GB,显存等效频率8000MHz。
散热器配备2枚直径为7厘米的风扇,支持待机停转和PWM自动调速功能功能,风扇转速会随着发热量动态调整。
显卡供电接口为8PIN,使用额定功率500W以上的电源即可。显卡的输出接口为1个DVI接口,1个HDMI接口,1个DP接口。

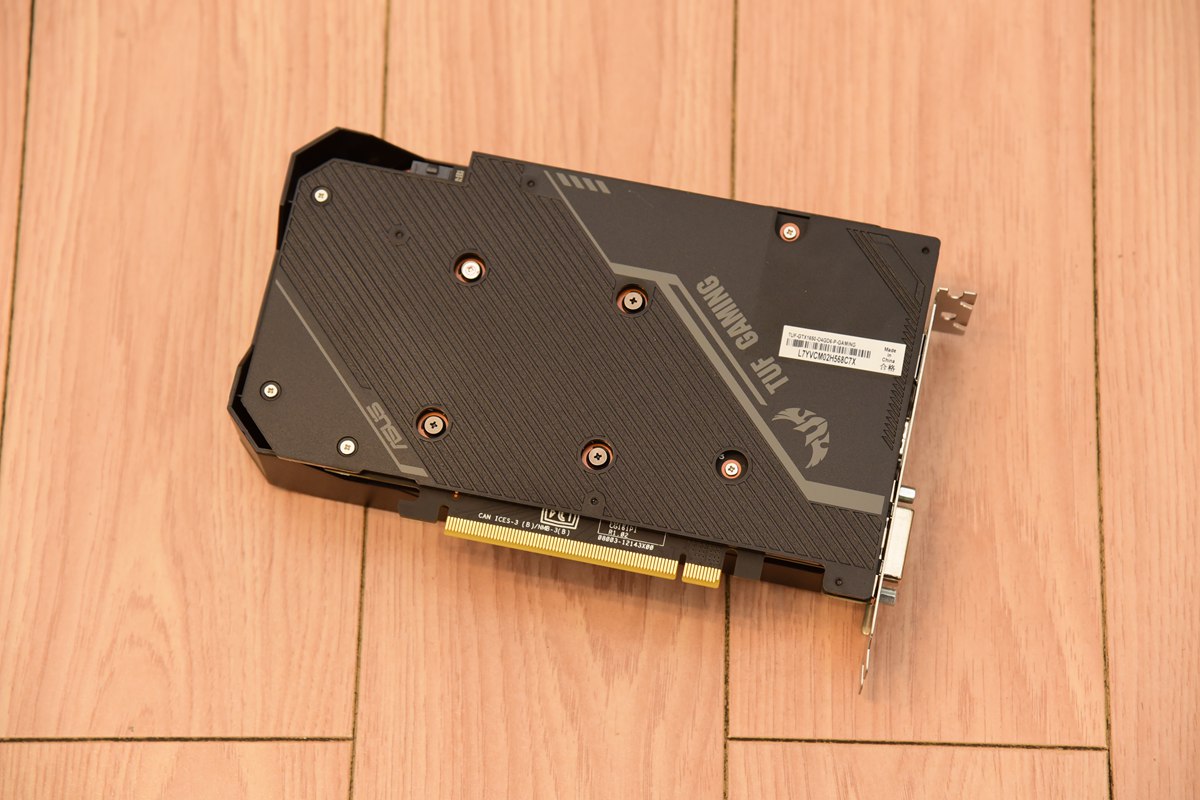

显卡配备了一体式黑色塑料背板,防止长期使用变形。


电源和散热

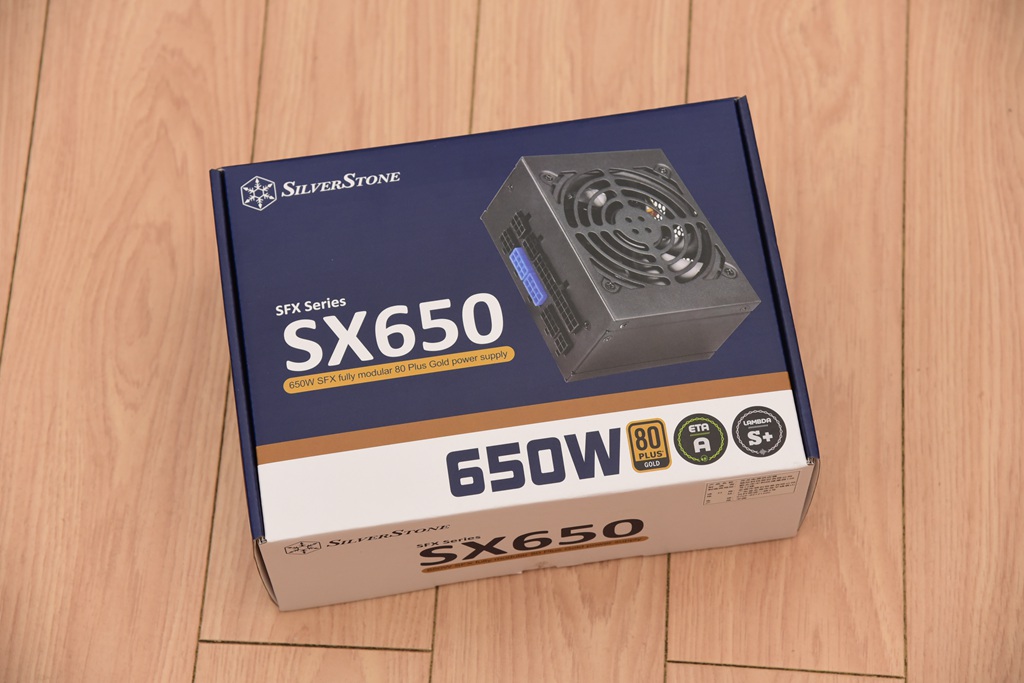

由于机箱空间原因,电源使用了手头现成的SFX电源银欣的SX650全模组电源。而风冷采用了自己压箱底的一款追风者TC90LS匀热板式风冷散热器。


三、装机

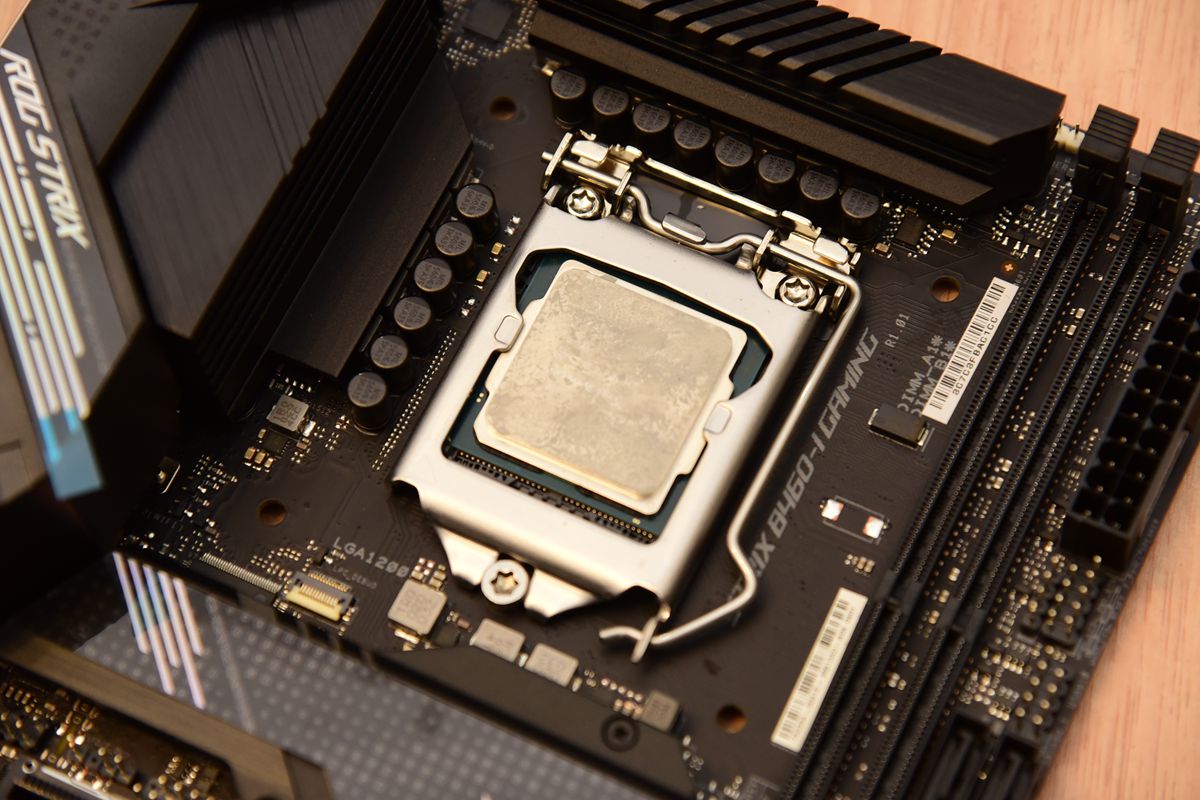

安装CPU

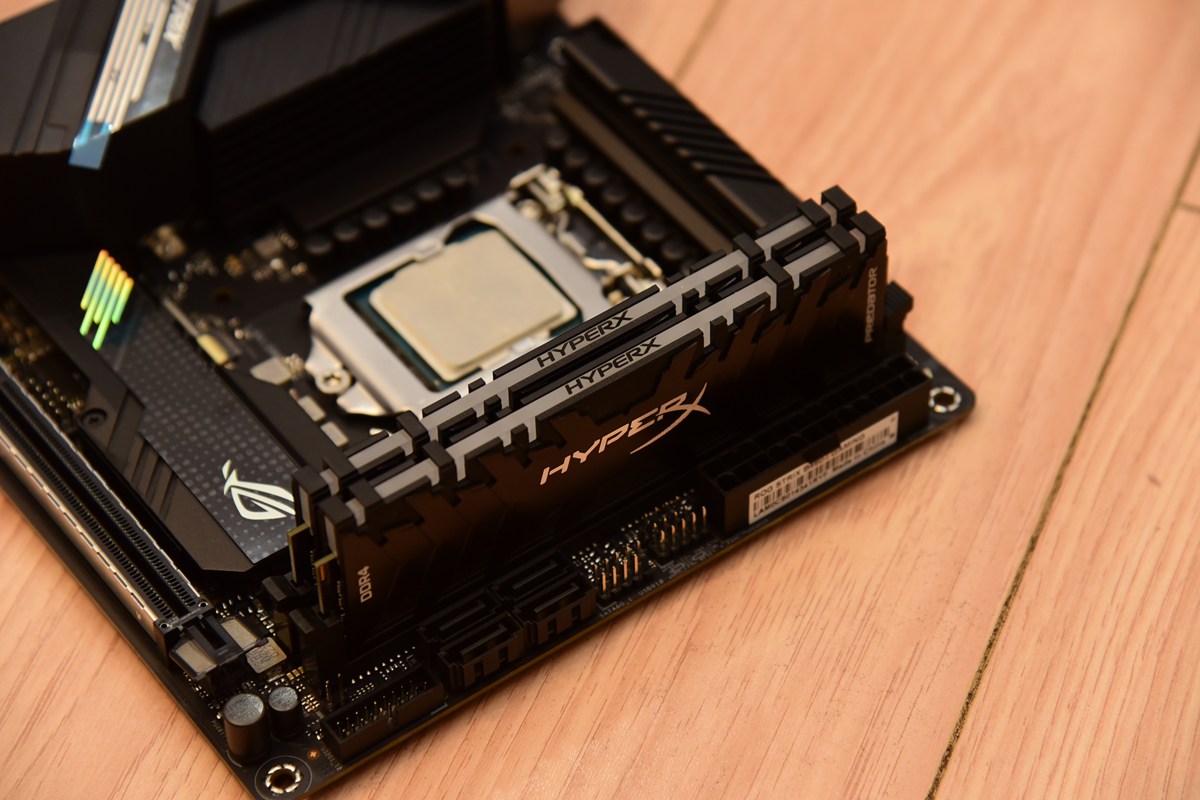

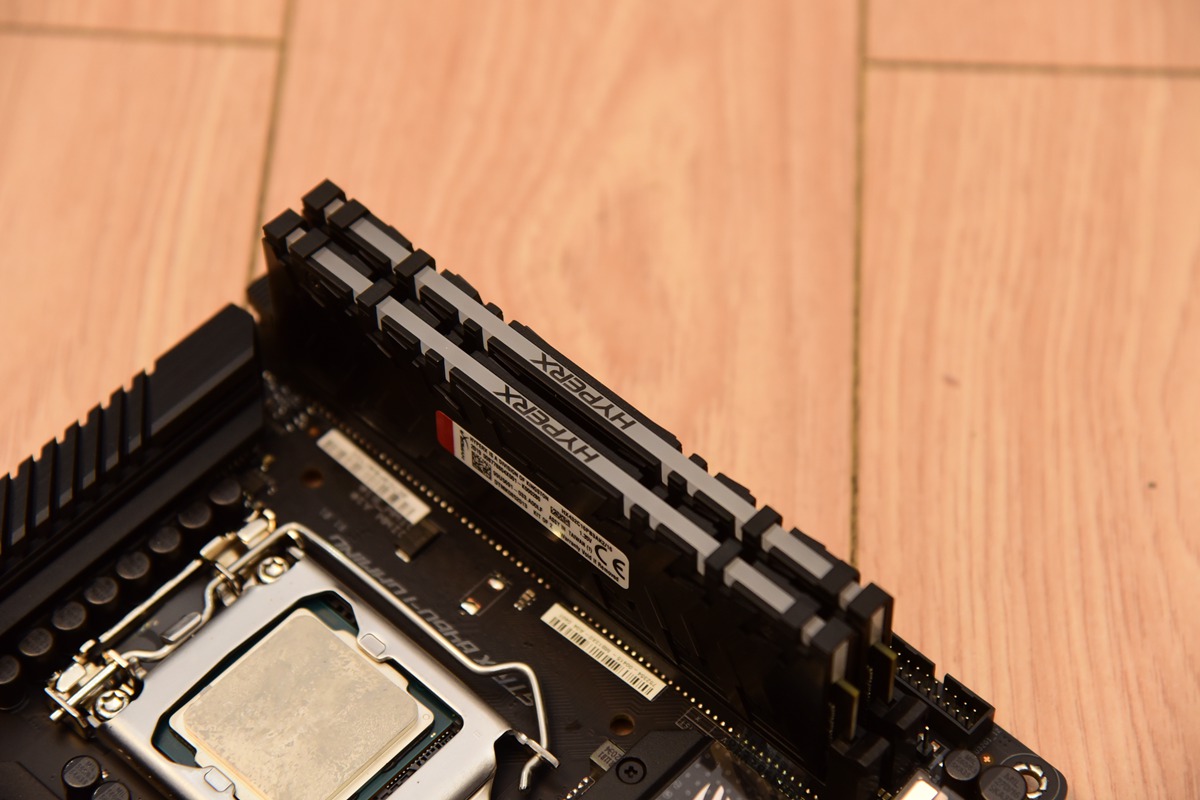

安装内存

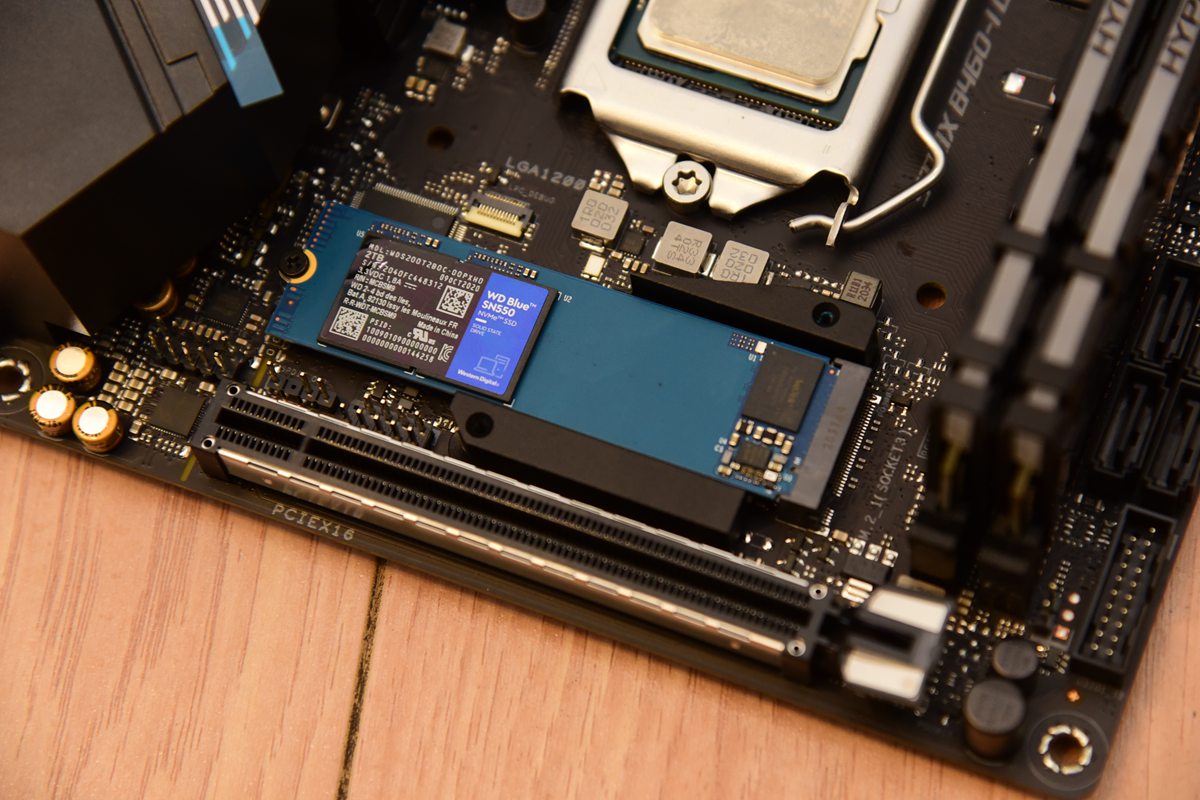

安装固态

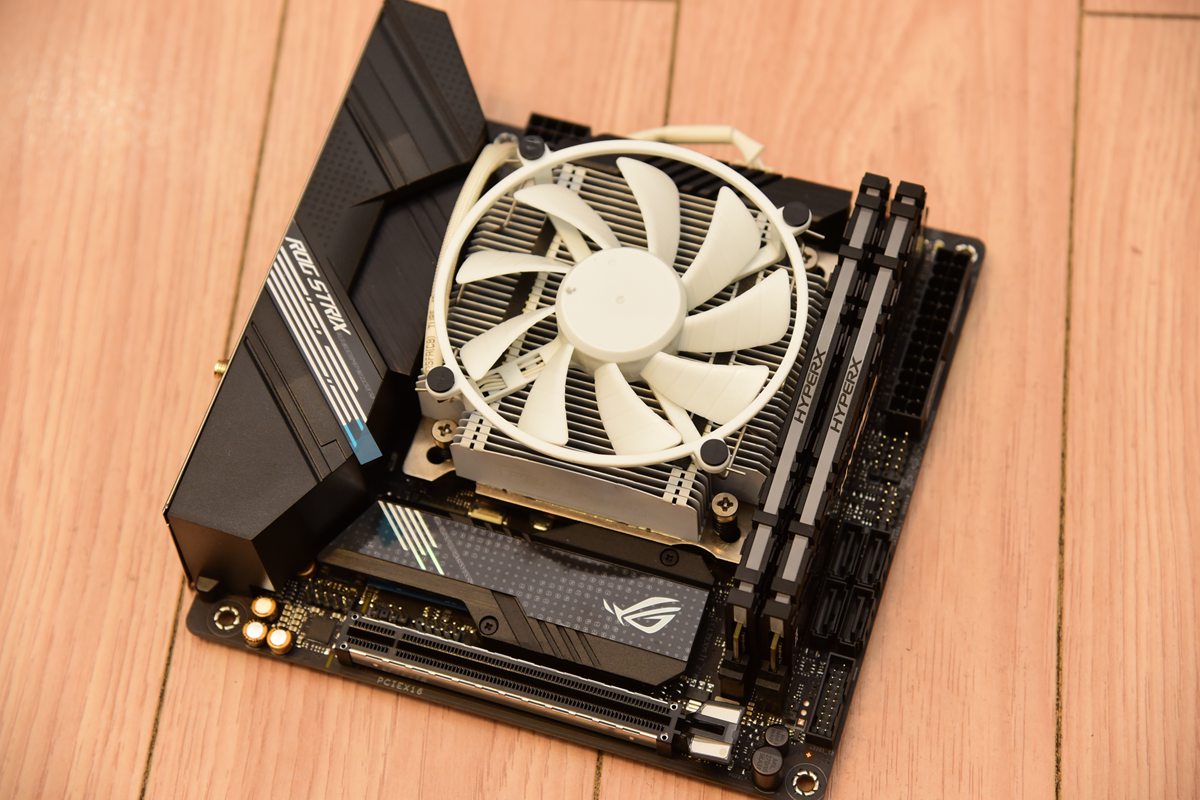

安装散热器

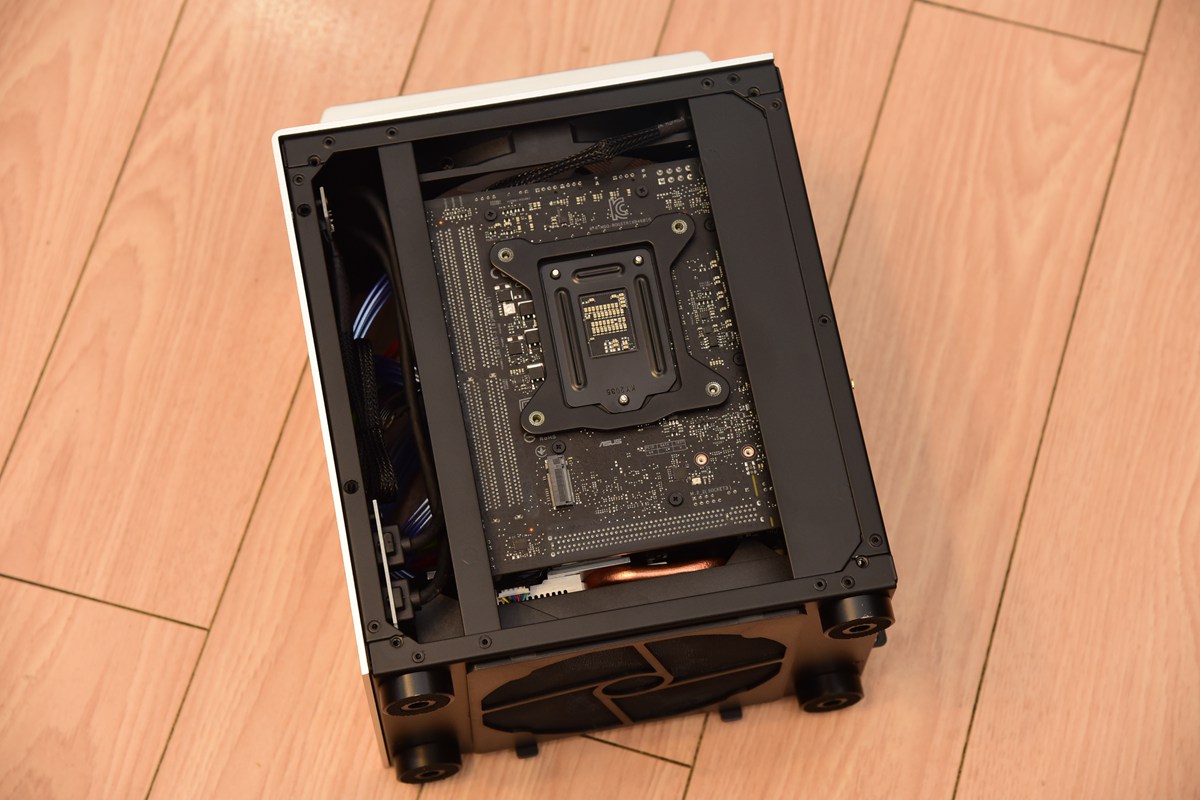

安装主扳进入机箱

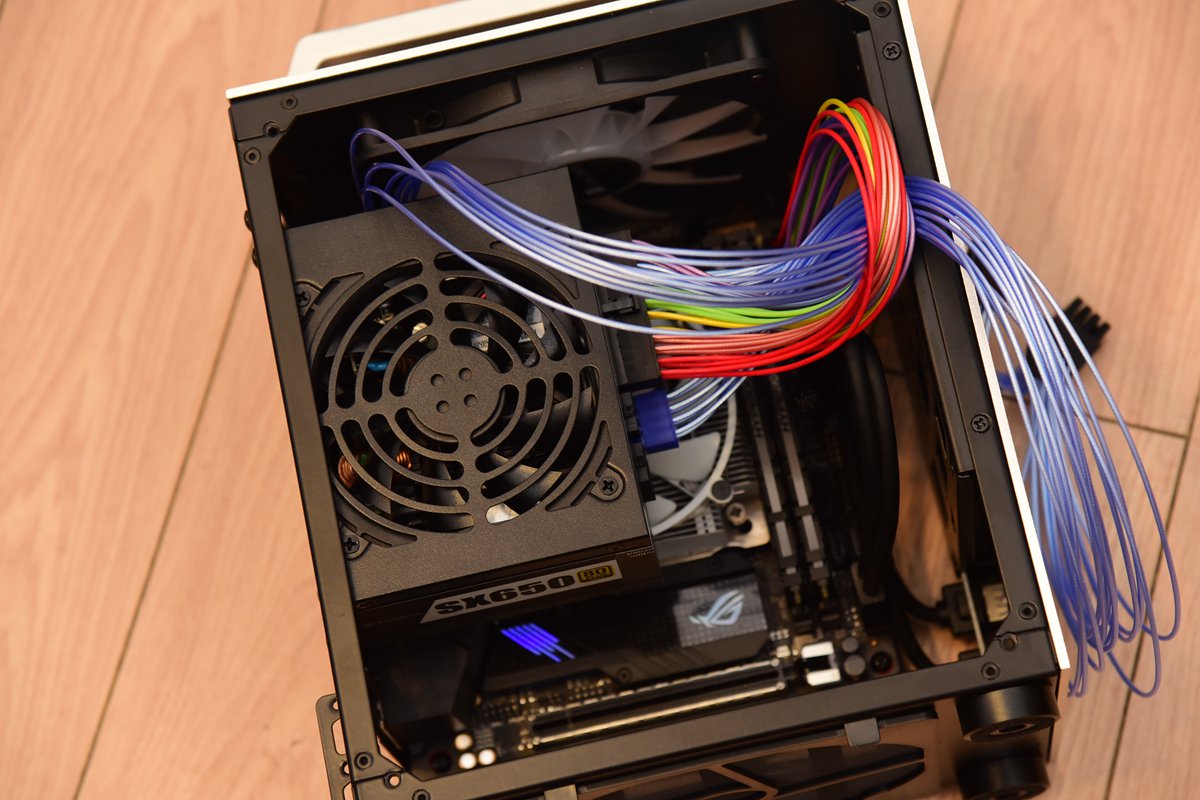

安装电源


安装显卡

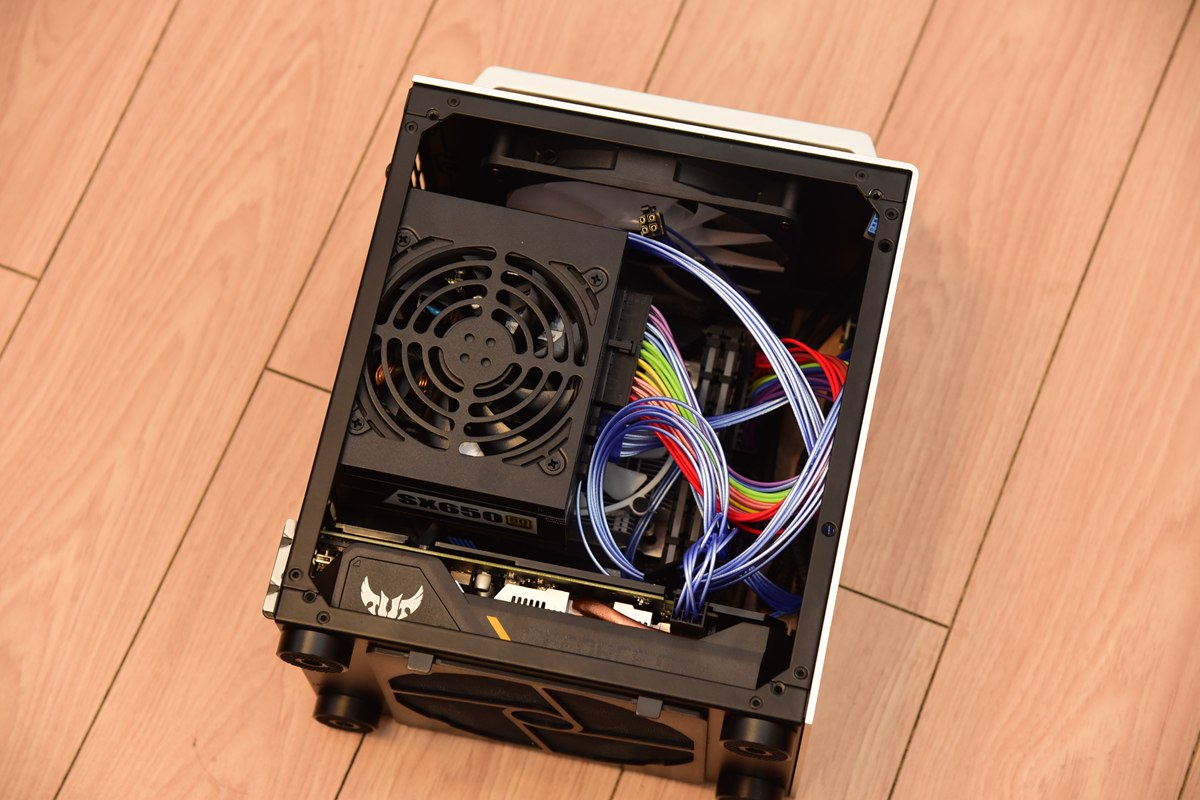

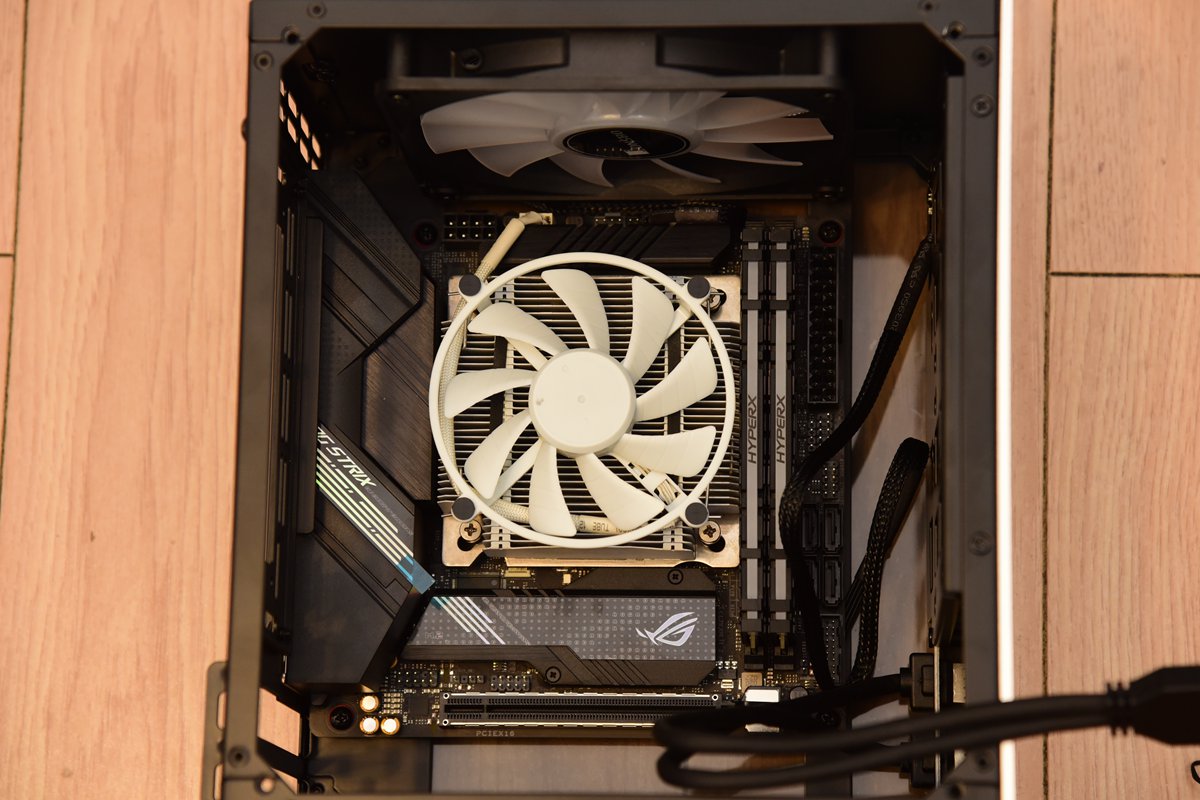

安装完成








整机配置
处理器:I5-10400F
主板:ROG STRIX B460-I GAMING
内存:KINGSTON PREDATOR 3200 8G×2
显卡:ASUS TUF GTX1650
机箱:JOSBO T8
四、性能测试
1、理论性能测试

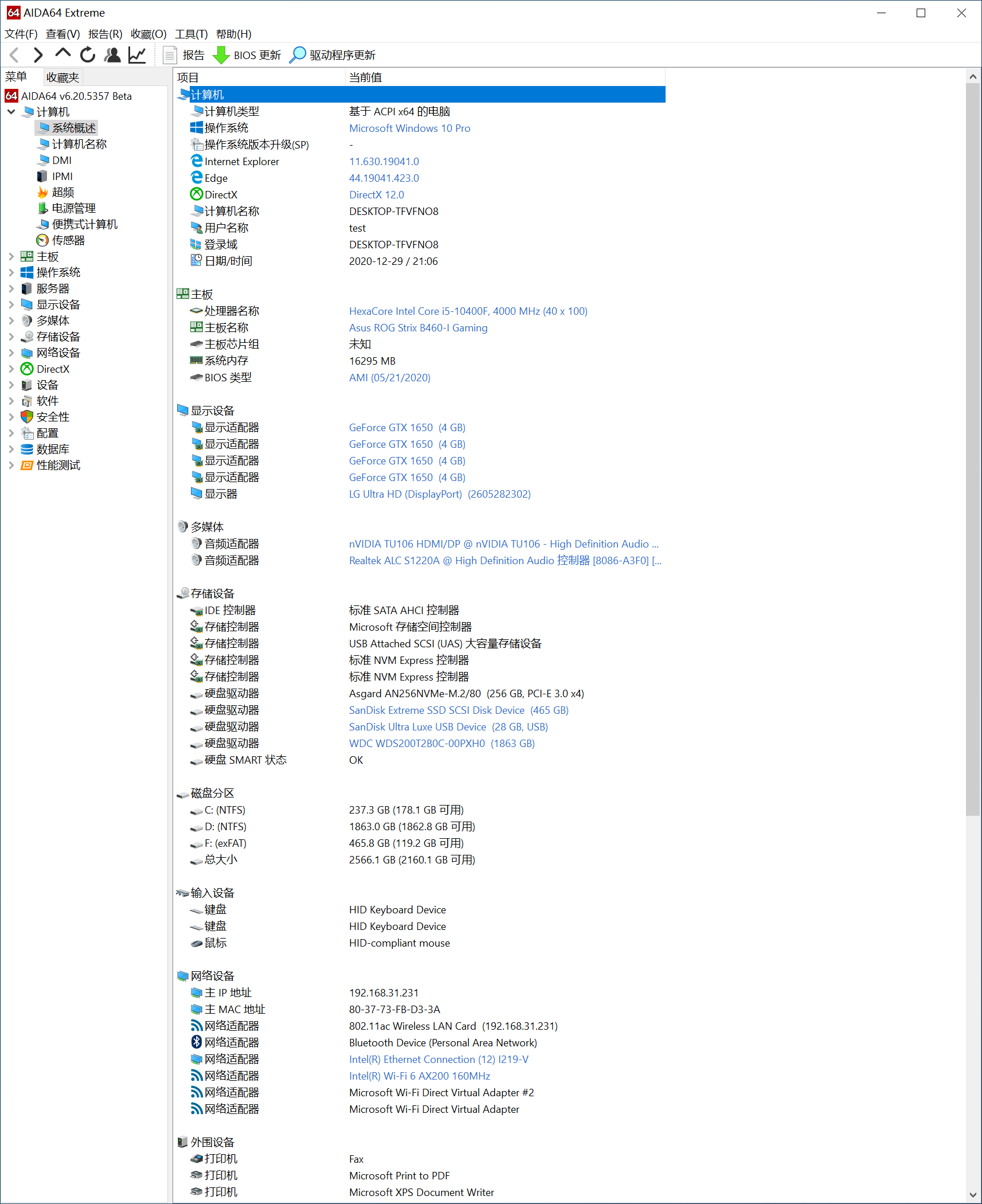

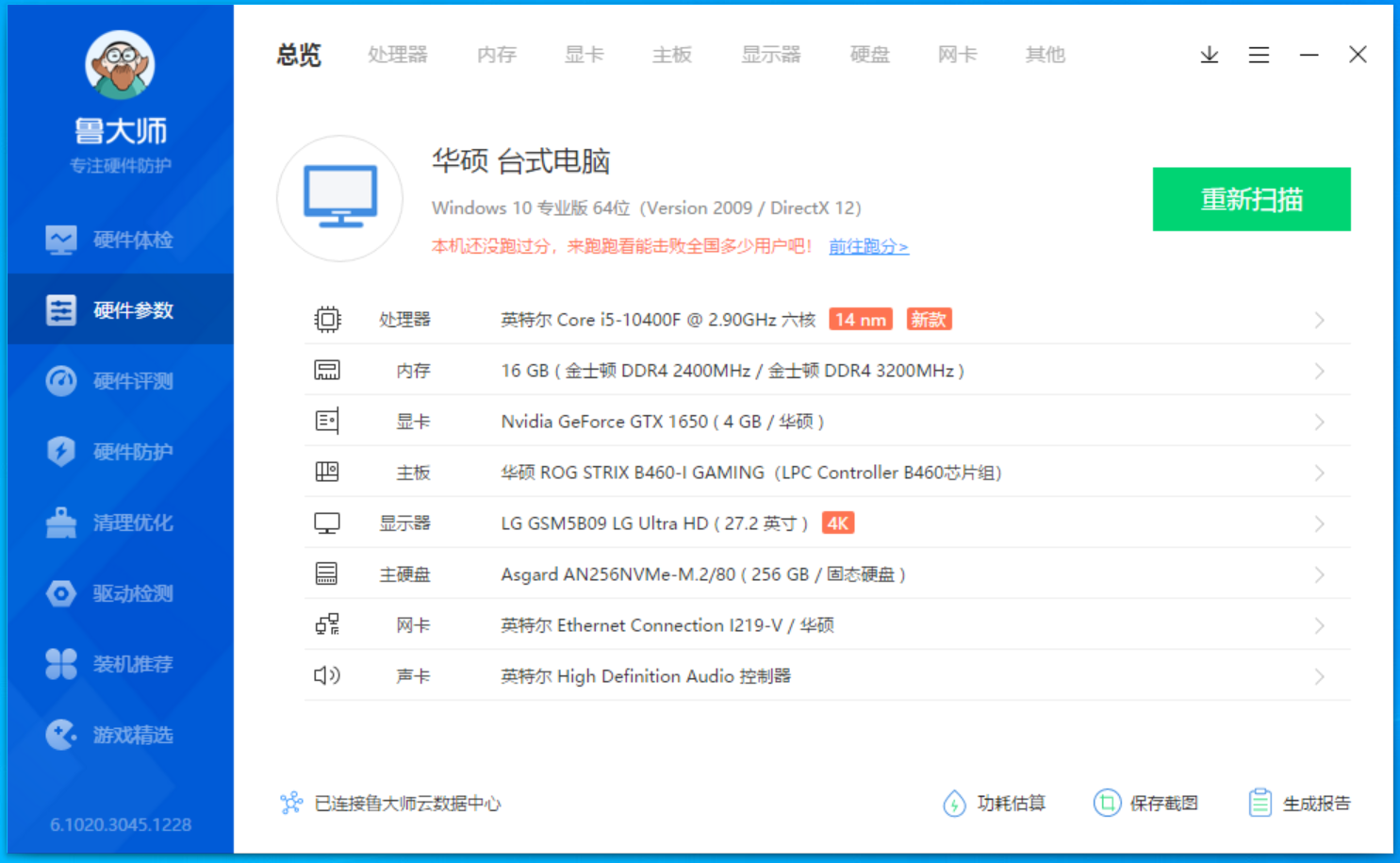

整机信息:

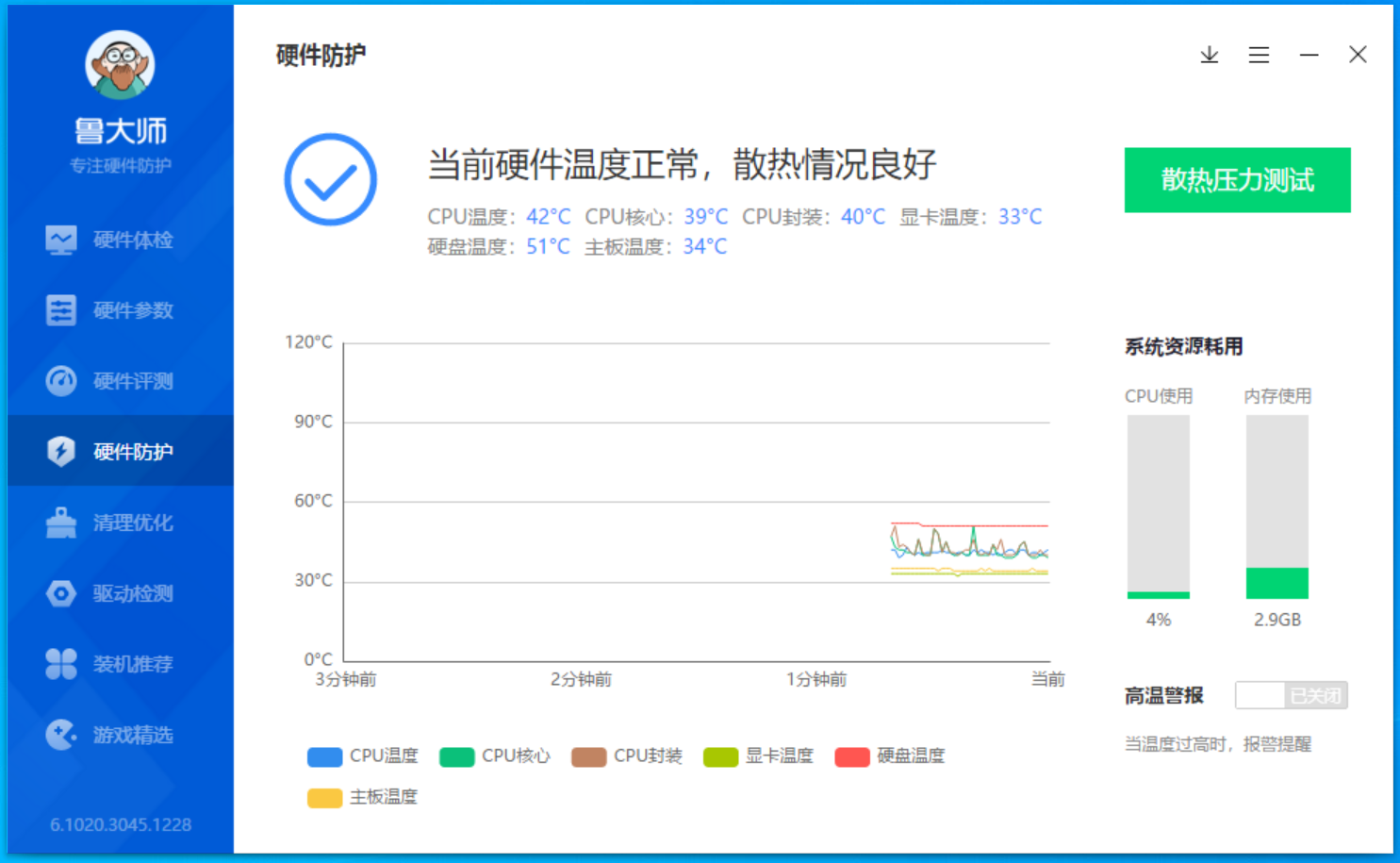

待机温度测试:


整机性能测试:

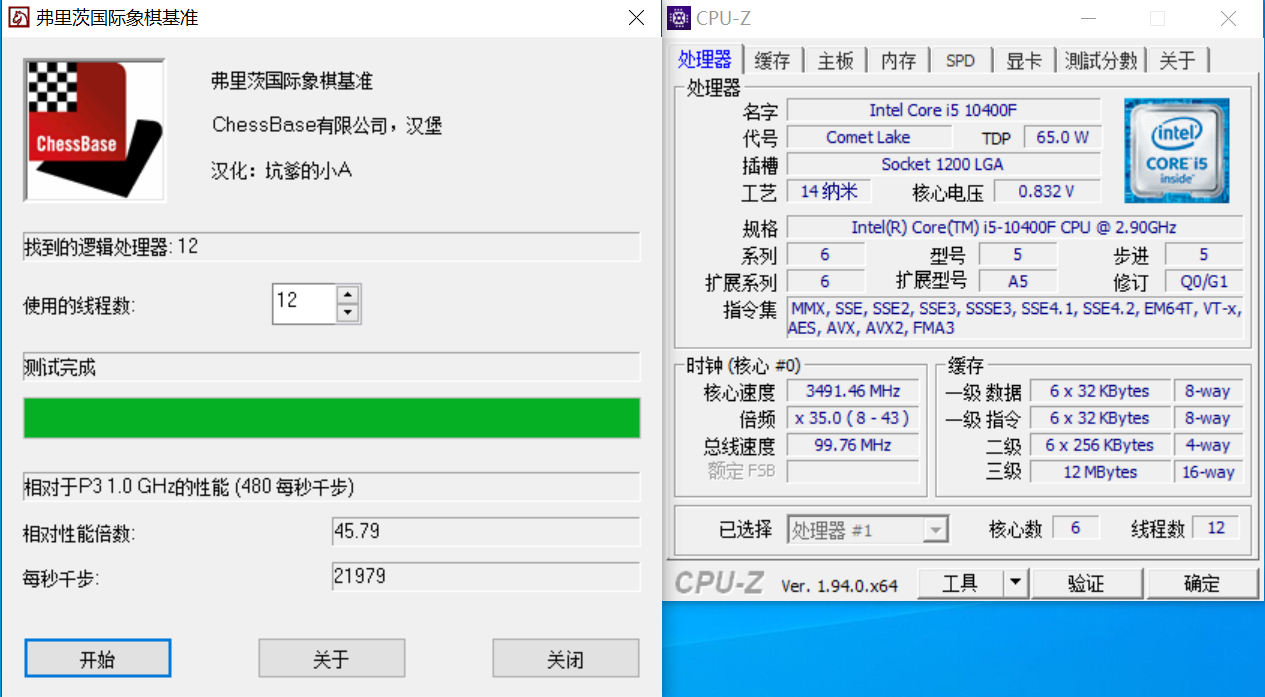

CPU象棋基准测试:

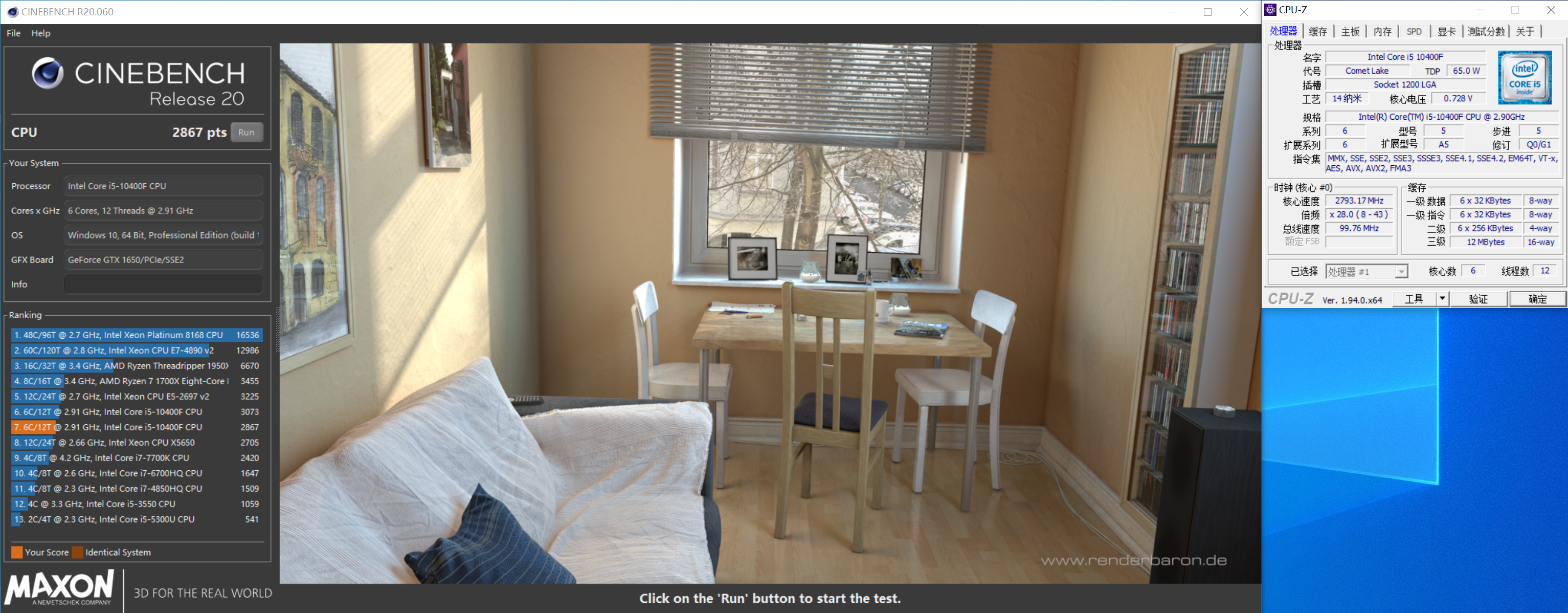

CINEBENCH R20基准测试:

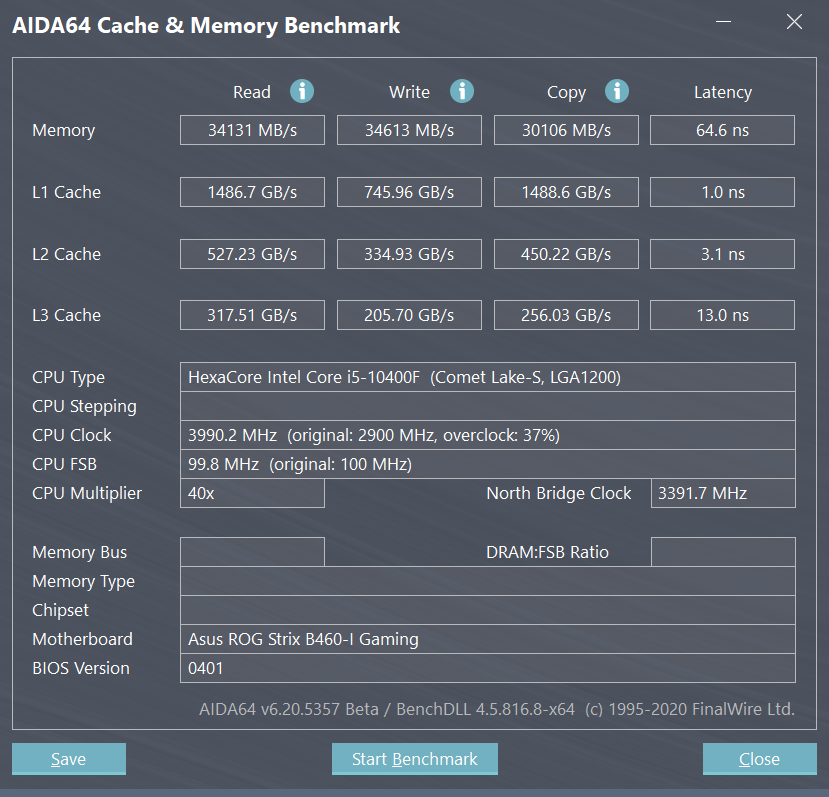

默认内存缓存性能测试:


SSD性能测试:

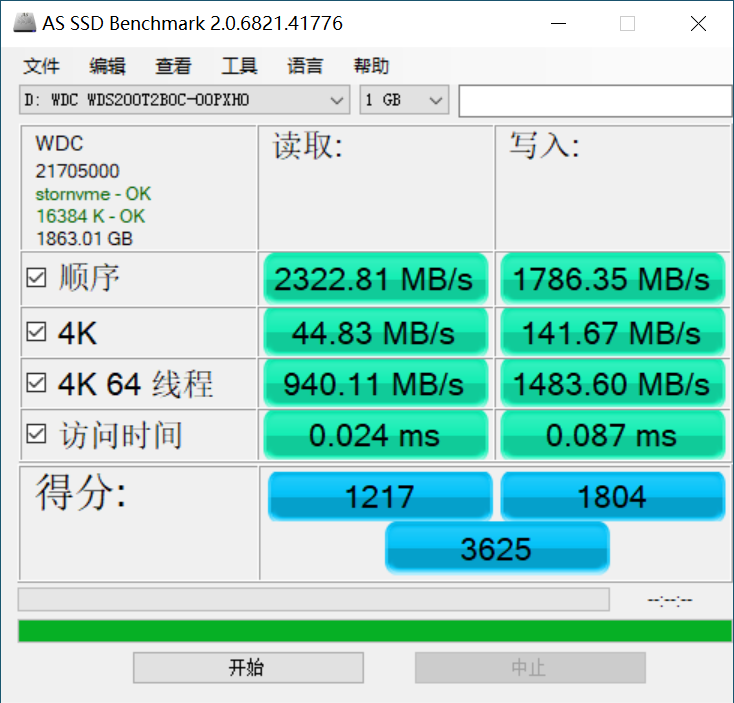

AS SSD Benchmark

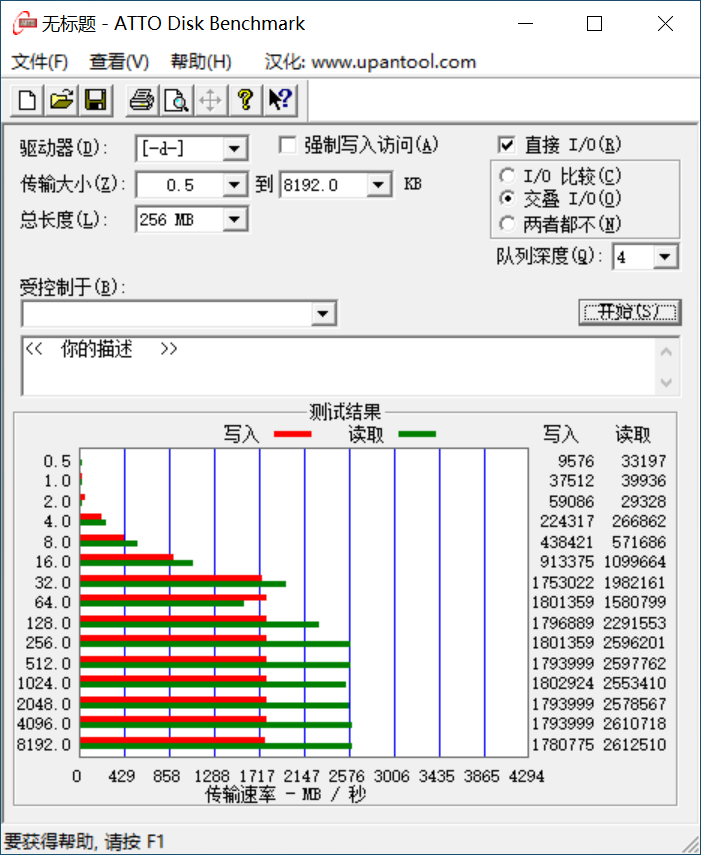

ATTO disk benchmarks

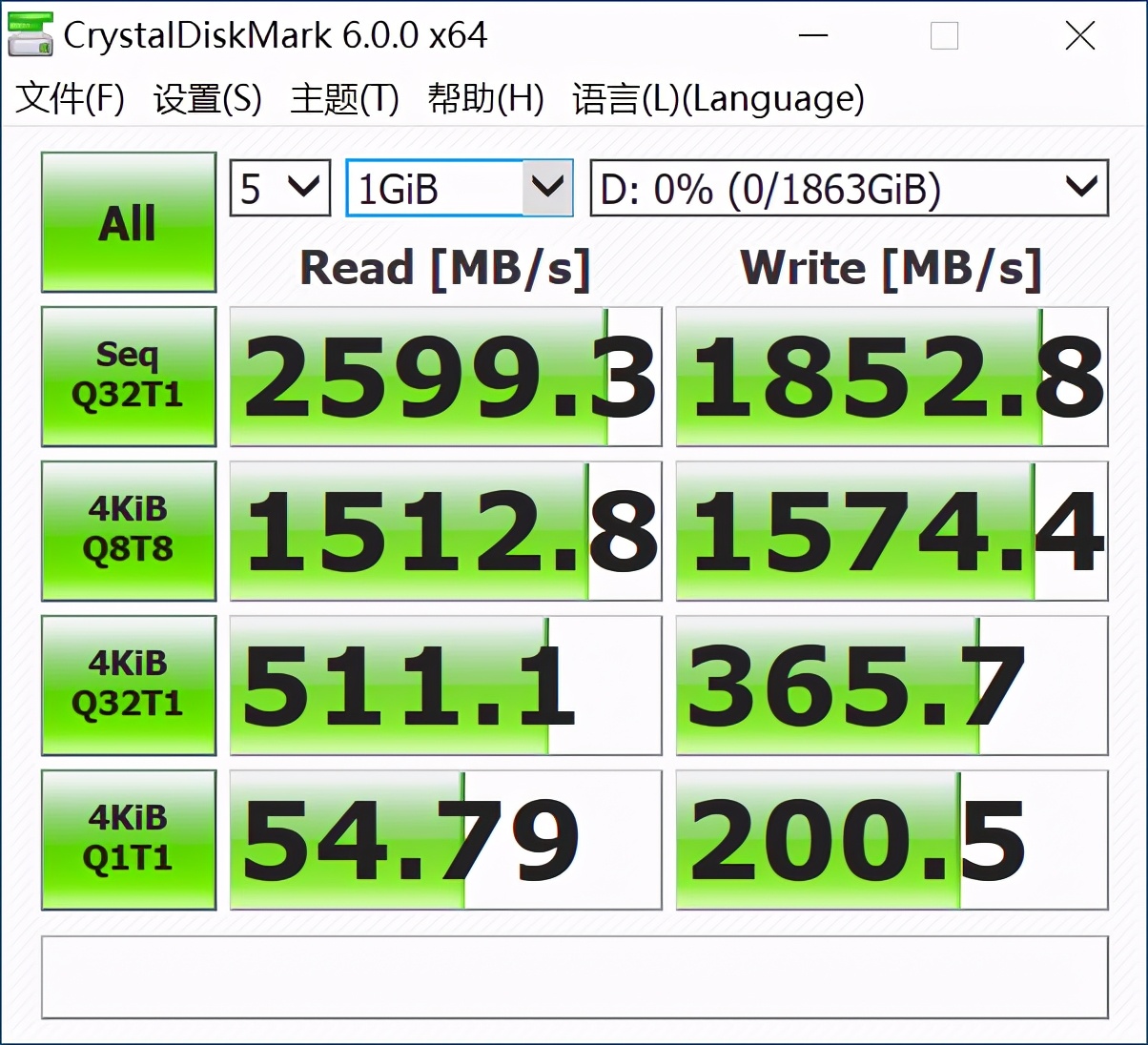

CrystalDiskMark

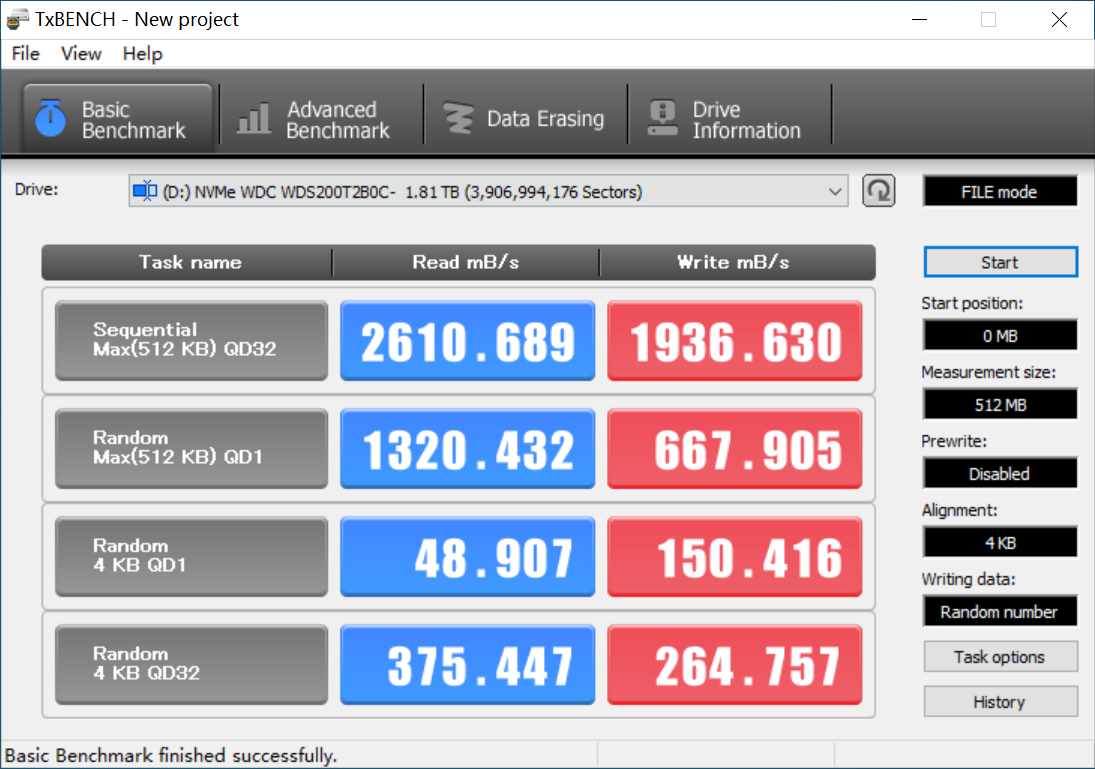

TXBench


显示性能测试:

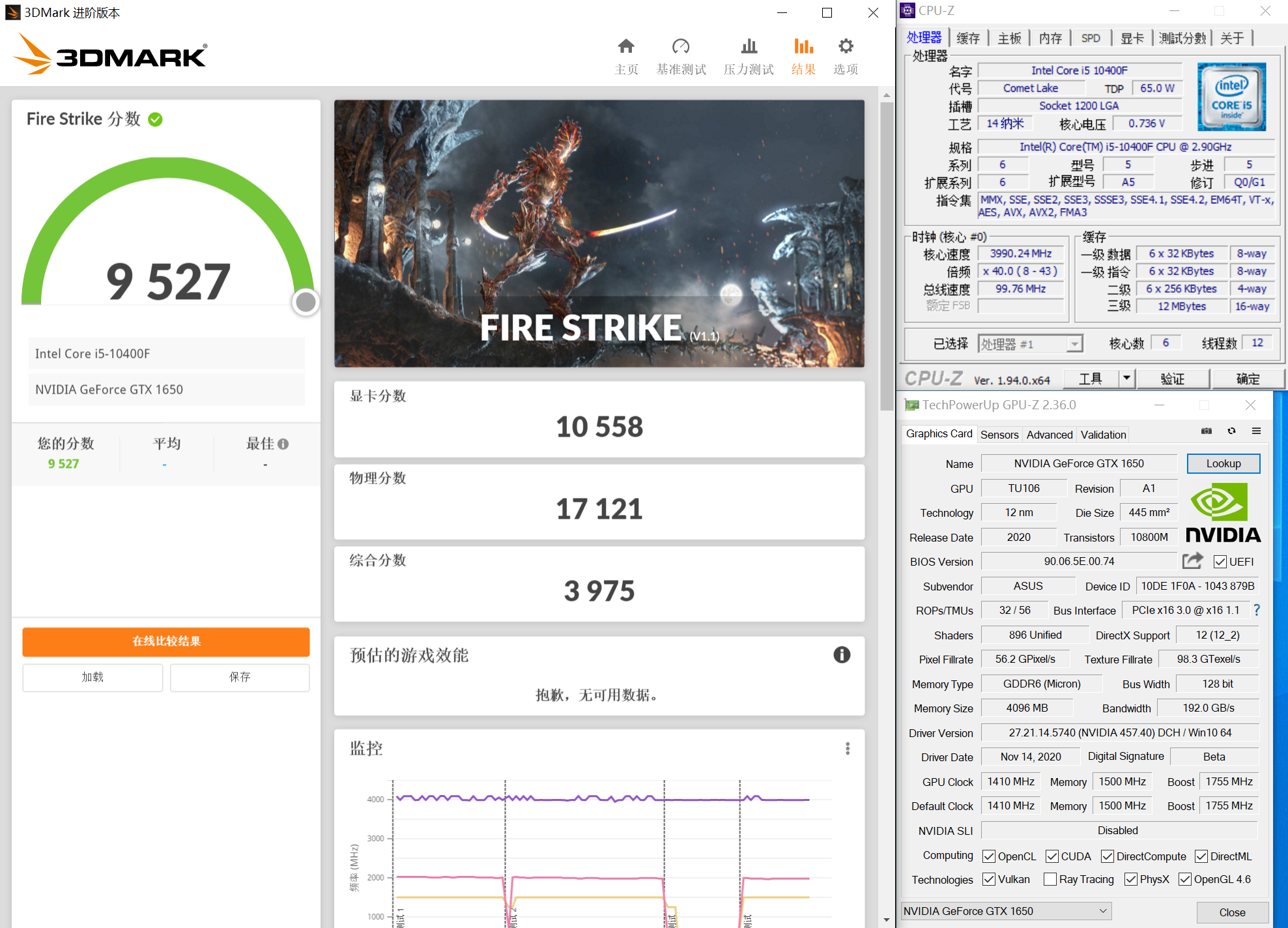

3DMARK FIRE STRIKE 性能测试

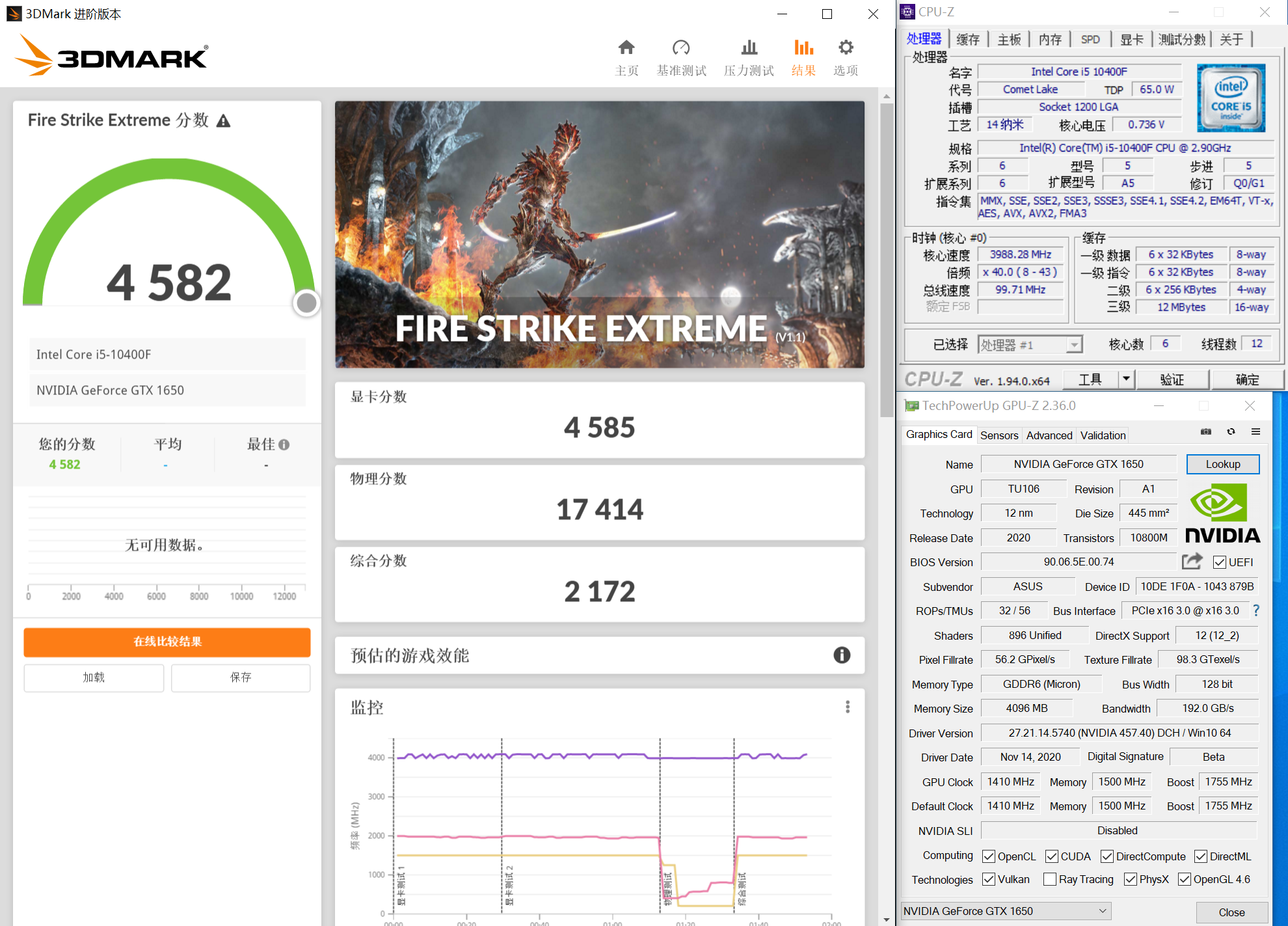

3DMARK FIRE STRIKE E模式性能测试

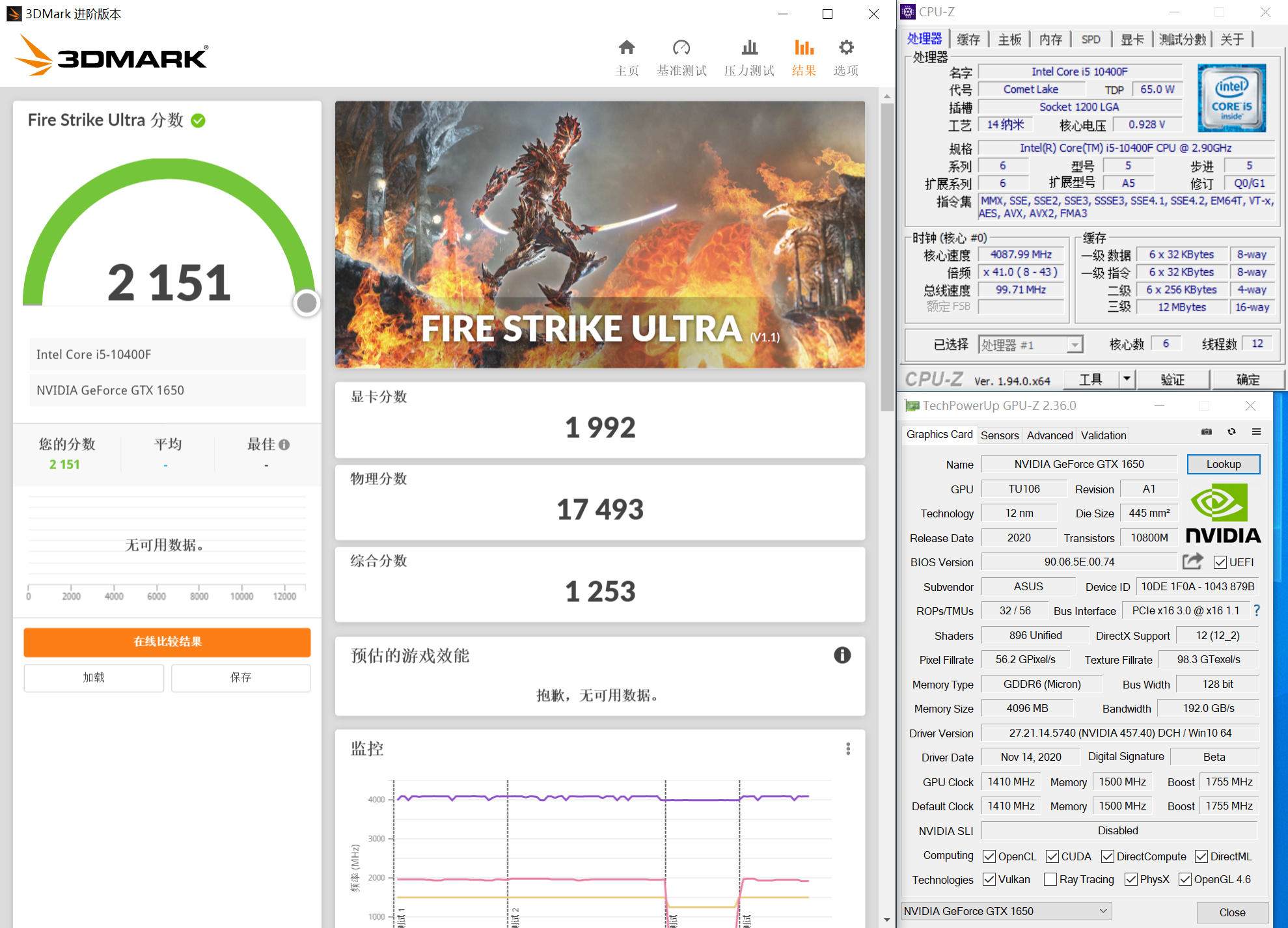

3DMARK FIRE STRIKE U模式性能测试

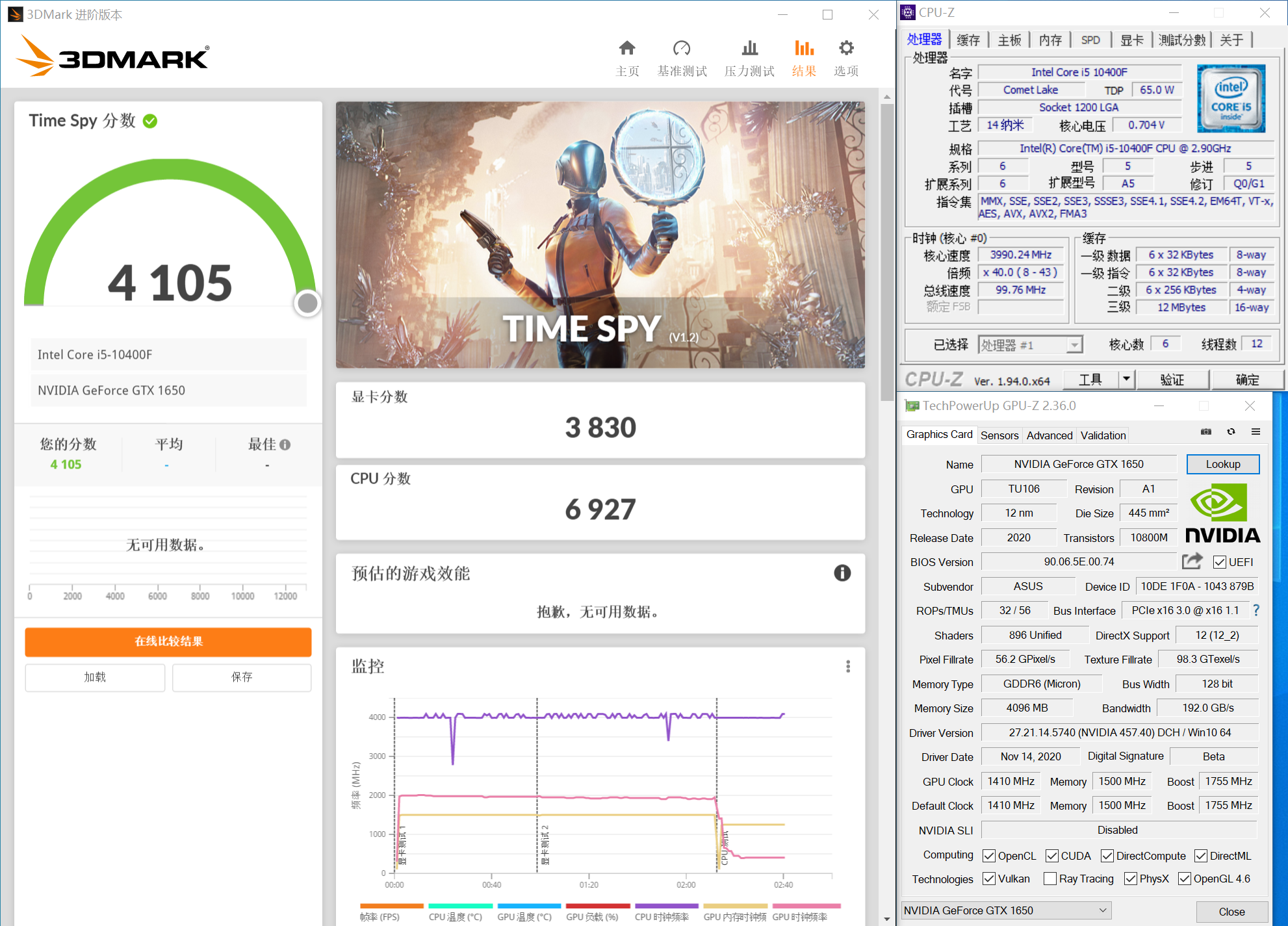

3DMARK FIRE STRIKE TIME SPY模式性能测试

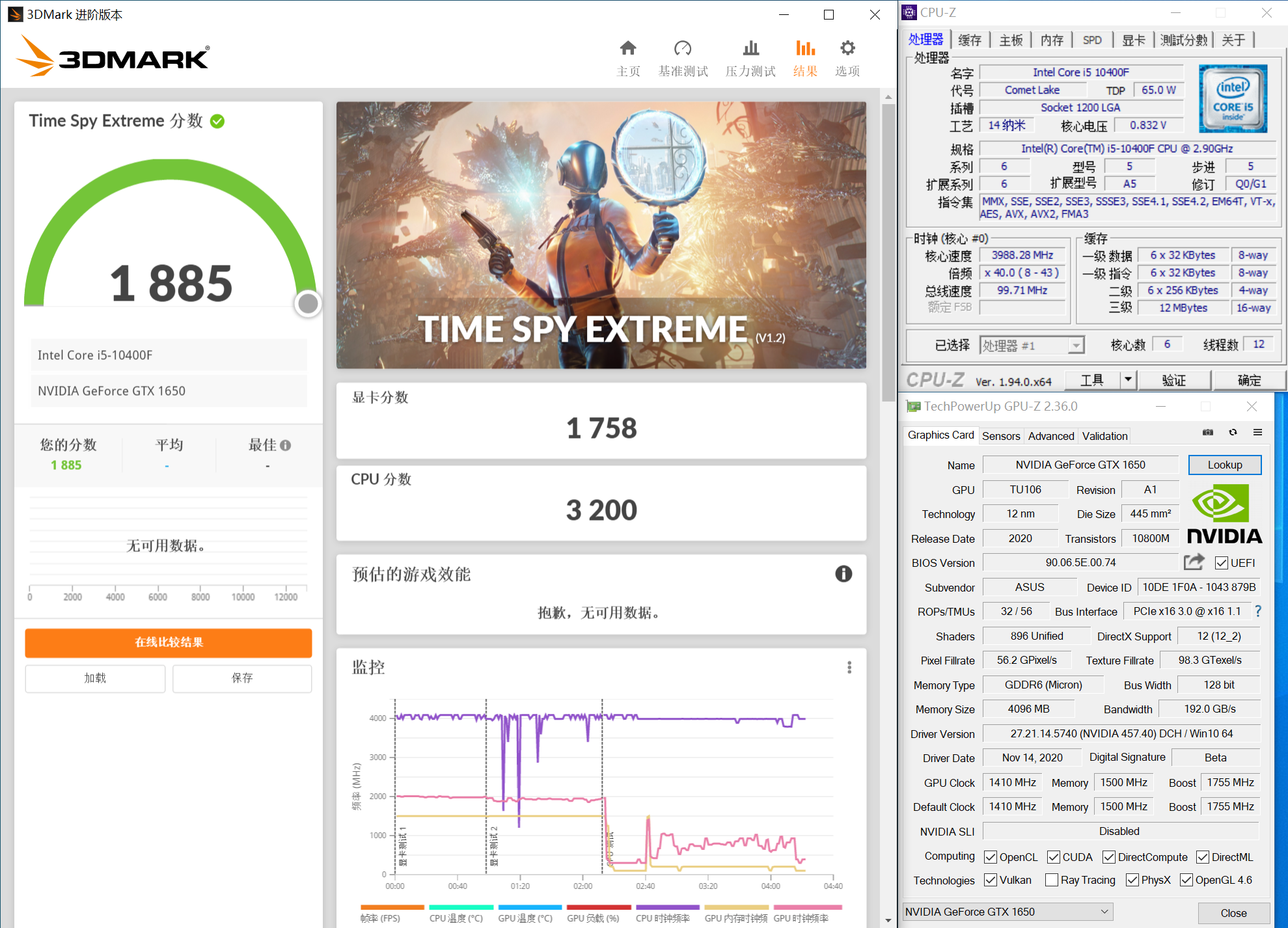

3DMARK FIRE STRIKE TIME SPY EXTREME模式性能测试


2、日常应用测试
西部数据SN550作为全能选手,对于我日常使用PC从事的任务,也完全能够满足应用,特别是图片、音乐、视频等大容量数据处理,如EXCEL表格、PR、 达芬奇之类应用大体积应用软件,也是能够即点即开,无须浪费时间等待,大大提高了效率。

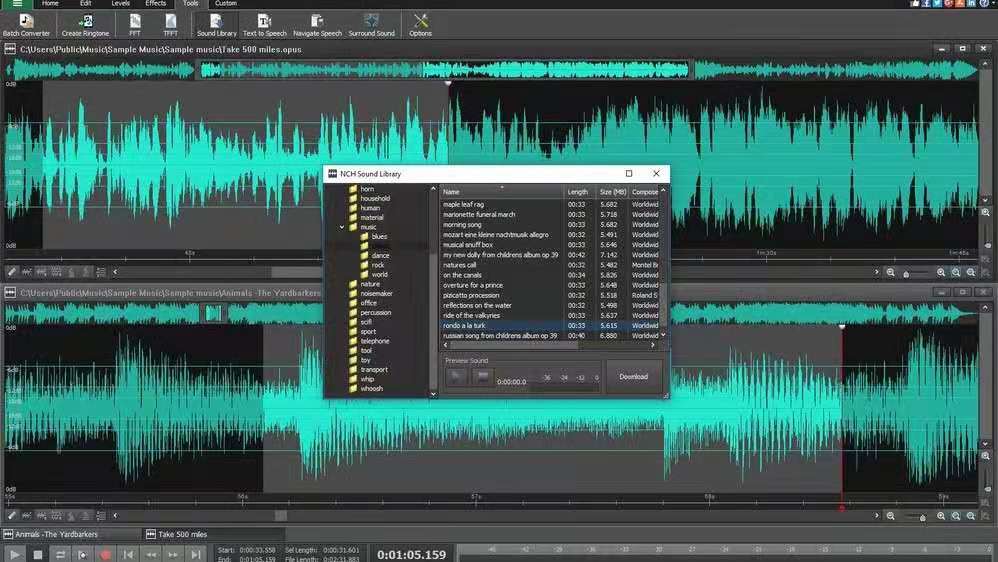

音频处理:由于孩子要偶尔参加各种节目,所以要编辑伴奏等音乐素材,特别是各个片段的移动、复制、剪切等等,使用固态硬盘可以极大提高效率。

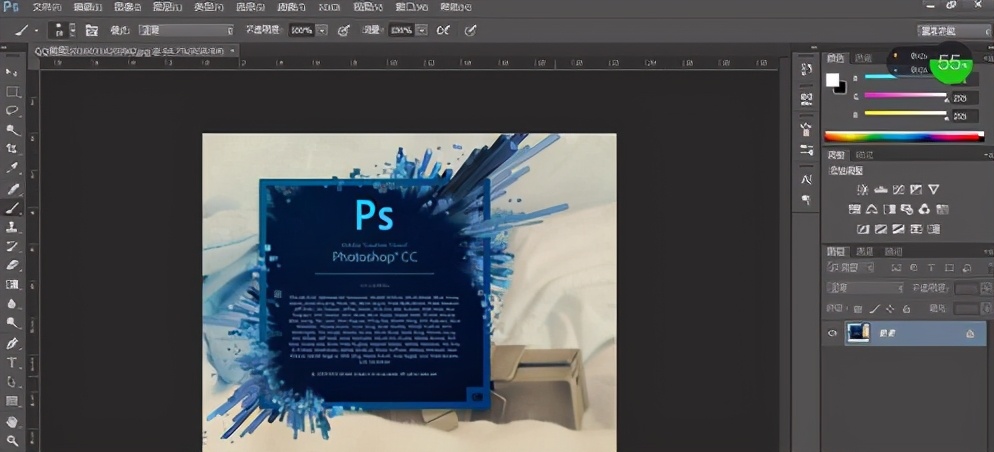

图片处理:平时评测中的部分图片需要及时美化和处理,从PS的启动速度就可以看出,SN550加快了整个系统的反应速度,减少了等待,而且减小了系统出错的概率。

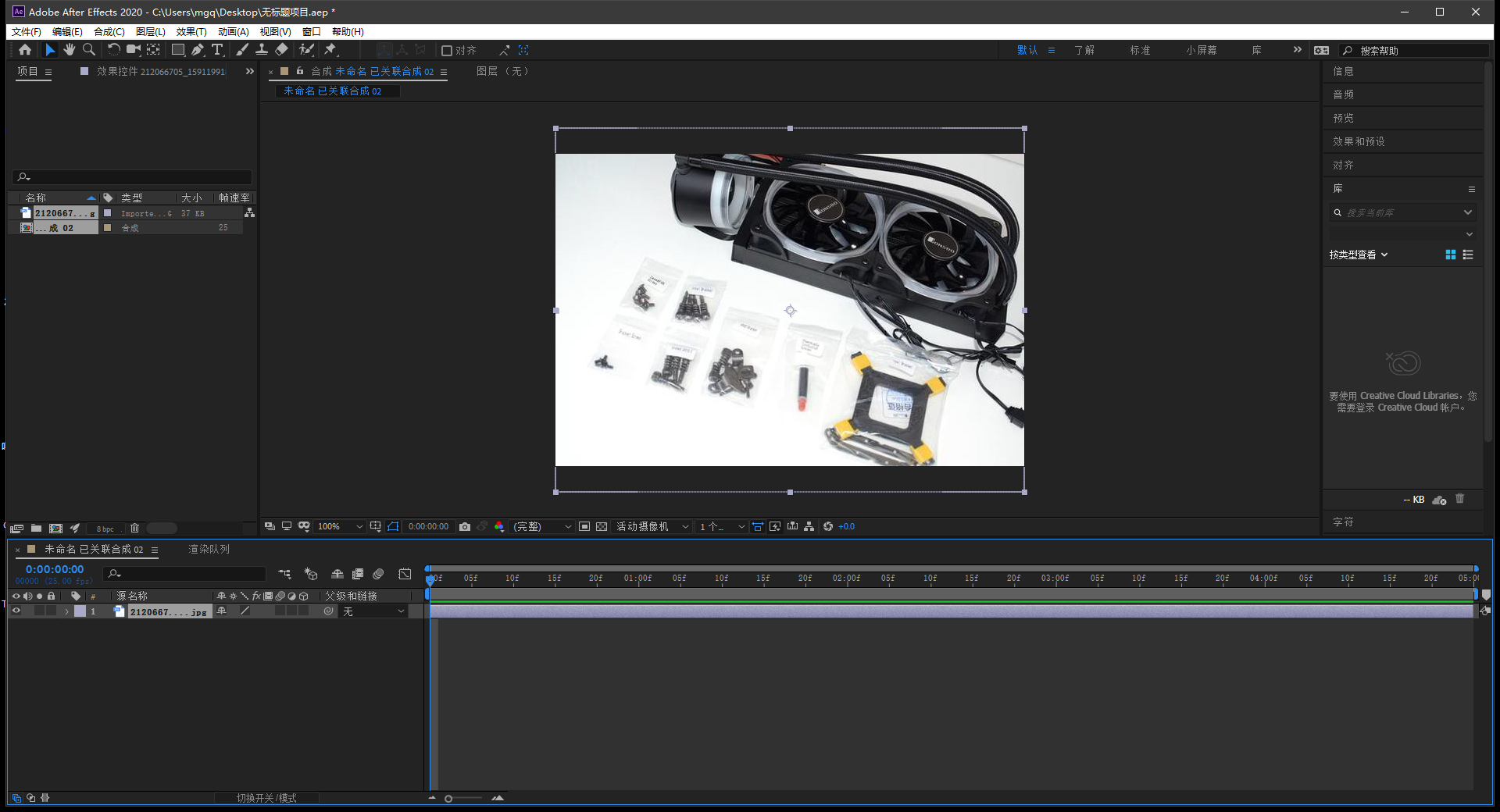

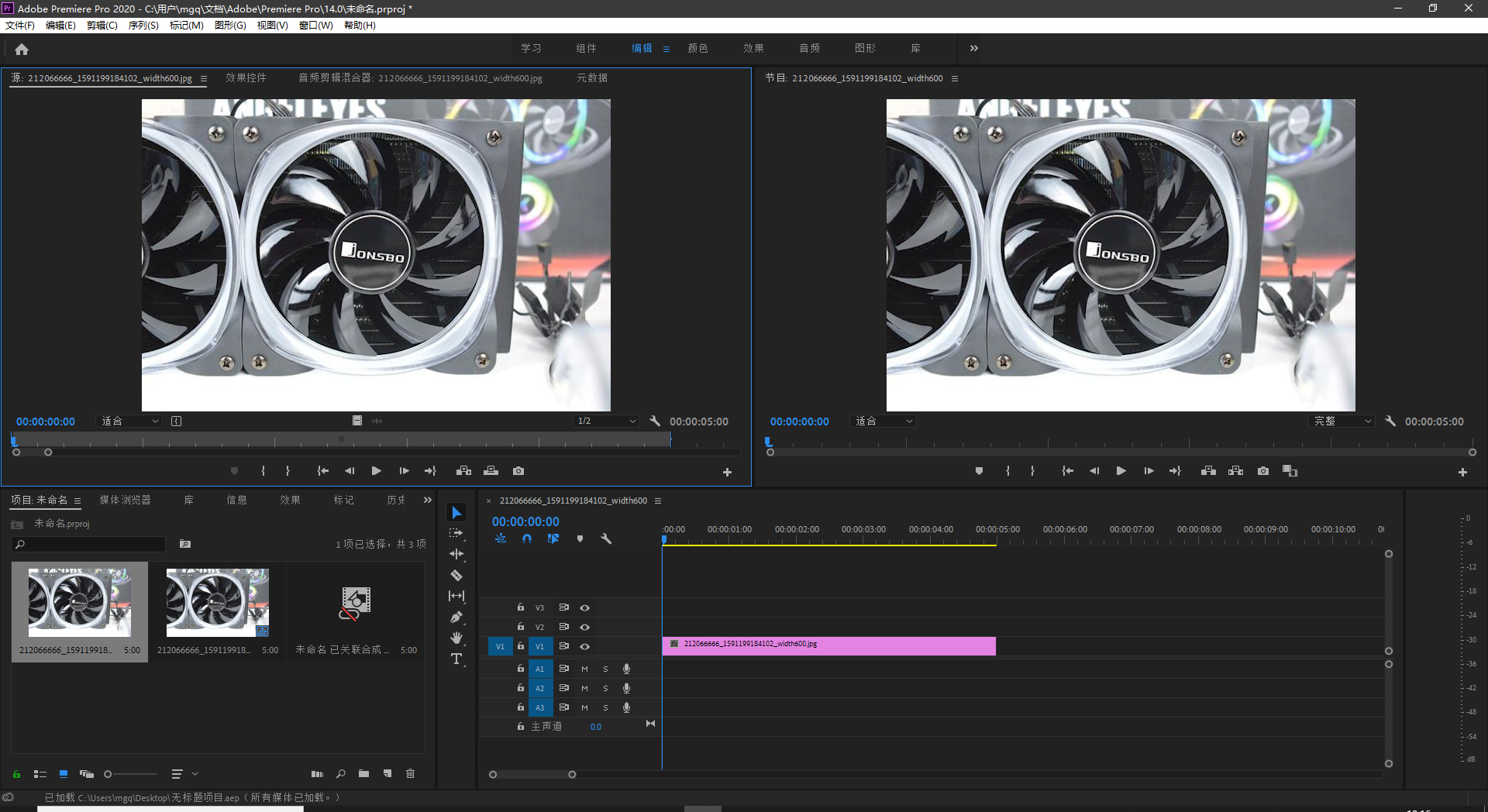

视频处理:处理视频的效率对电脑内存容量和硬盘速度要求都很高,使用固态硬盘以后,等待和响应时间极大缩短,真正实现了“零等待”的效果。

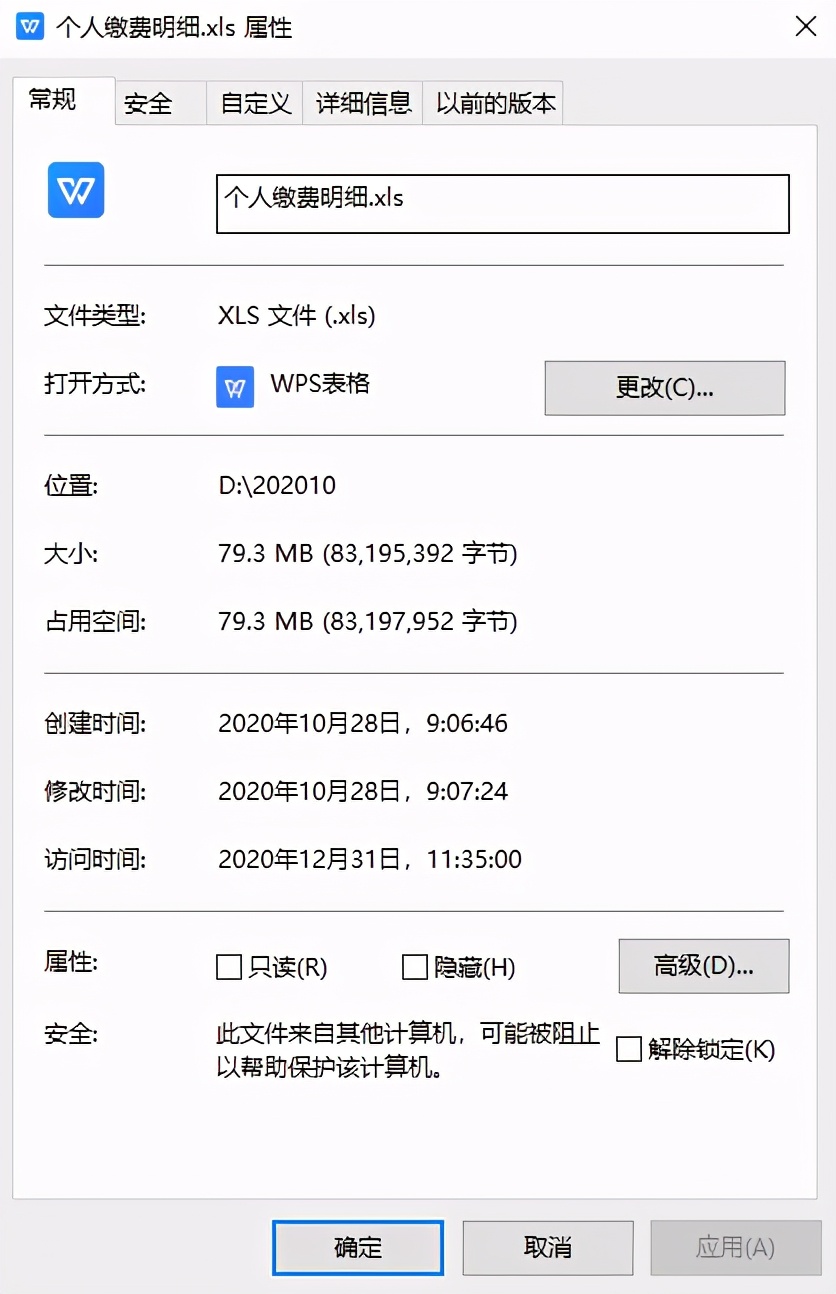

文档处理:由于个人工作原因,经常需要打开单个大体积的EXCEL文件,特别是大体积的EXCEL表格,体积为87.2MB,整个表格共有6个SHEET,每个SHEET都有13列,65001行,行数达到了EXCEL的上限。使用SN550打开这个文件,每次都是双击以后,2秒钟以后就可以完全。而以前使用HDD的时候,需要喝几口水等待20秒以上,才能完全打开。


四、总结
作为一台自用的ITX主机,其实最主要的应该是颜值,毕竟看到电脑的第一眼就是主机和显示器,而且作为放置在桌面的PC,必须小体积,否则会占用到大量的桌面空间。为了控制体积,显卡的选择就成为最难的割舍,必须在性能和体积之间作出取舍。2K画质级别的画质,已经是游戏的极限,再高并不现实。
不管是日常办公软件还是游戏应用的,西数SN550蓝盘都是能够完美胜任的。而乔思伯的T8除了显卡的兼容,显卡的安装让人蛋疼之外,整个主机并无其他值得吐槽的地方,散热效果也比较给力,放在桌面的整机质感还是不错的,非常值得选择。
